Side Mirror Switch
Remove side mirror switch. See SIDE MIRROR SWITCH R & I under REMOVAL & INSTALLATION. Check for continuity between specified wires. See SIDE MIRROR SWITCH TEST table. If switch fails any portion of test, replace switch.

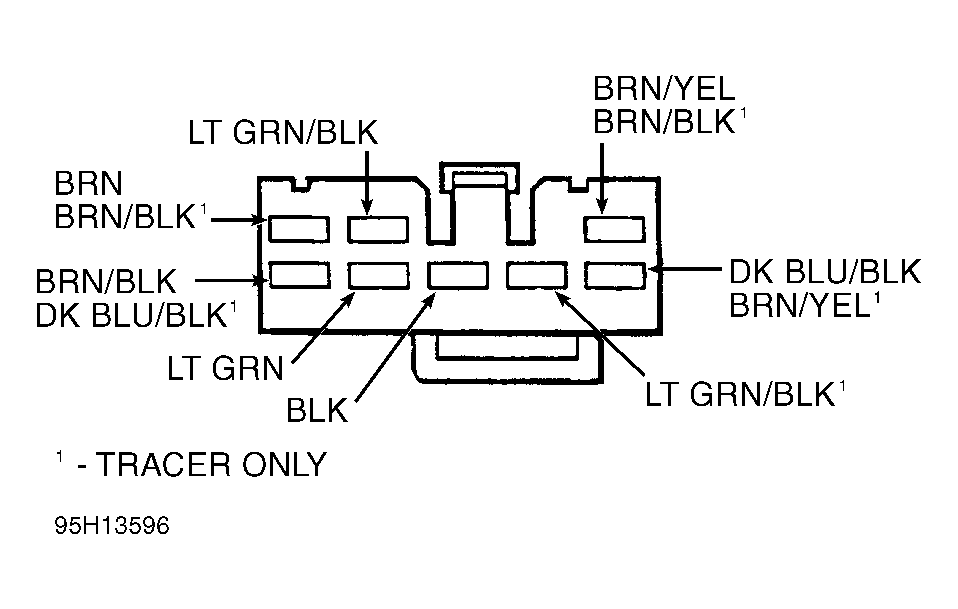

SIDE MIRROR SWITCH TEST (1)
| Switch Position | Continuity Between Wires | |||
|---|---|---|---|---|
| Left Mirror | ||||
| Up | DK BLU/BLK & BRN | |||
| " | LT GRN & BLK | |||
| Down | DK BLU/BLK & LT GRN | |||
| " | BRN & BLK | |||
| Left | DK BLU/BLK & LT GRN | |||
| " | BRN/YEL & BLK | |||
| Right | DK BLU/BLK & BRN/YEL | |||
| " | LT GRN & BLK | |||
| Right Mirror | ||||
| Up | DK BLU/BLK & BRN | |||
| " | LT GRN/BLK & BLK | |||
| Down | DK BLU/BLK & LT GRN/BLK | |||
| " | BRN & BLK | |||
| Left | DK BLU/BLK & LT GRN/BLK | |||
| " | BRN/BLK & BLK | |||
| Right | DK BLU/BLK & BRN/BLK | |||
| " | LT GRN/BLK & BLK | |||
|
||||
