Power Window Master Switch

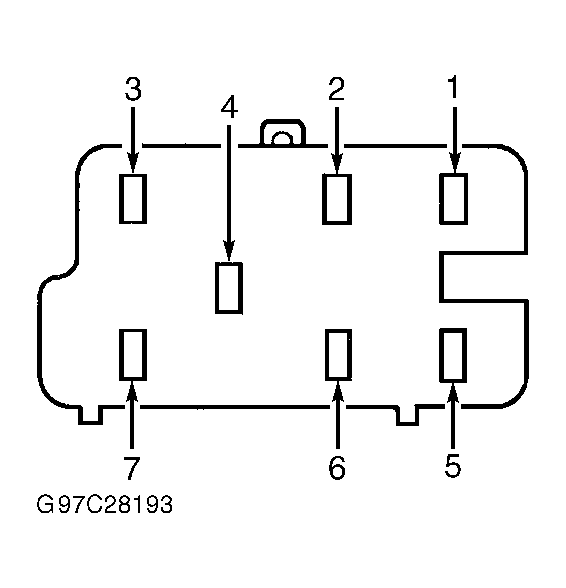

Remove master switch. See POWER WINDOW SWITCH under REMOVAL & INSTALLATION. Check for continuity between terminals as specified while operating switch. See MASTER SWITCH TESTING table. If continuity does not exist as specified, replace switch. See Figure.
MASTER SWITCH TESTING
| Switch Position | Continuity Between Connectors & Terminals No. | |
|---|---|---|
| Neutral | C510-2 & C510-5; C509-3, C509-4, C509-6, C509-7, C510-4, C510-5, C510-6, C510-7 & C509-1 | |
| Left Front | ||
| Up | C509-2 & C509-7; C509-1 & C509-6 | |
| Down | C509-2 & C509-6; C509-1 & C509-7 | |
| Right Front | ||
| Up | C509-2 & C509-3; C509-1 & C509-4 | |
| Down | C509-2 & C509-4; C509-1 & C509-3 | |
| Left Rear | ||
| Up | C509-2 & C510-6; C509-1 & C510-7 | |
| Down | C509-2 & C510-7; C509-1 & C510-6 | |
| Right Rear | ||
| Up | C509-2 & C510-5; C509-1 & C510-4 | |
| Down | C509-2 & C510-4; C509-1 & C510-5 | |
