Removal And Installation: Spring: Notes
WARNING: This page is about a different car, the 2010 Mercury Mariner and 2010 Ford Escape. However, it is still accessible from the selected car via links, so may be relevant.

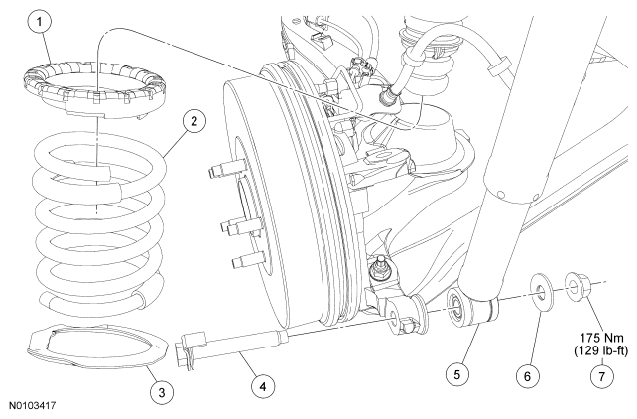

PART DESCRIPTION CHART
| Item | Part Number | Description |
|---|---|---|
| 1 | 5A565 | Coil spring upper insulator |
| 2 | 5560 | Coil spring |
| 3 | 5A565 | Coil spring lower insulator |
| 4 | W706874 | Shock absorber lower bolt |
| 5 | 18080 | Shock absorber |
| 6 | W710426 | Washer |
| 7 | W520517 | Shock absorber lower nut |
NOTE:
All-Wheel Drive (AWD) vehicle shown in illustration, Front Wheel Drive (FWD) vehicle similar.

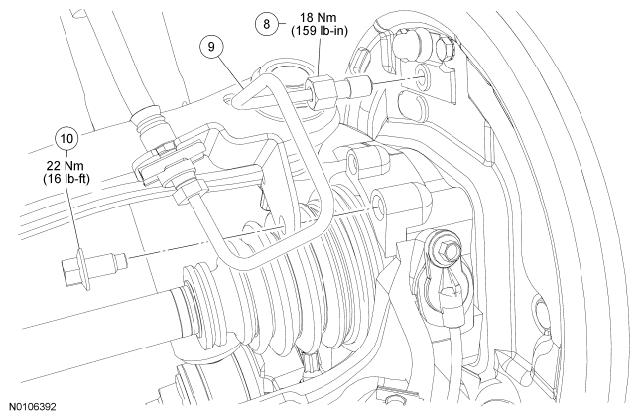

PART DESCRIPTION CHART
| Item | Part Number | Description |
|---|---|---|
| 8 | - | Brake tube fitting (part of 2265 RH/2268 LH) |
| 9 | - | Brake tube |
| 10 | W500220 | Brake hose bracket-to-wheel knuckle bolt |
