Power Seat Control Switch

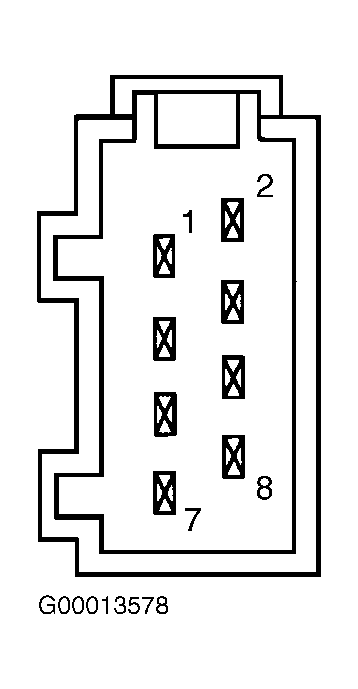

Remove seat control switch. Check continuity between appropriate terminals with seat control switch in appropriate position. See POWER SEAT CONTROL SWITCH CONTINUITY table. See Figure . If continuity is not as specified, replace power seat control switch.
POWER SEAT CONTROL SWITCH CONTINUITY
| Switch Position | Measure Between Terminals No. | Continuity | |
|---|---|---|---|
| Forward/Backward | |||
| Forward | 5 & 7 | Yes | |
| Backward | 5 & 7 | No | |
| Rest | 1 & 5 | Yes | |
| Rest | 1 & 3 | Yes | |
| Front Up/Down | |||
| Up | 2 & 7 | Yes | |
| Down | 7 & 8 | No | |
| Rest | 1 & 2 | Yes | |
| Rest | 1 & 8 | Yes | |
| Rear Up/Down | |||
| Up | 6 & 7 | Yes | |
| Down | 4 & 7 | No | |
| Rest | 1 & 4 | Yes | |
| Rest | 1 & 6 | No | |
| Up | 2 & 7 | Yes | |
| Forward/Backward Recliner | |||
| Down | 6 & 7 | No | |
| Up | 7 & 8 | No | |
| Down | 4 & 7 | Yes | |
| Rest | 1 & 2 | Yes | |
| Rest | 1 & 8 | Yes | |
| Rest | 1 & 4 | Yes | |
| Rest | 1 & 6 | Yes | |
