Battery Junction Box
NOTE:
Battery junction box may also be referred to as power distribution box.
NOTE:

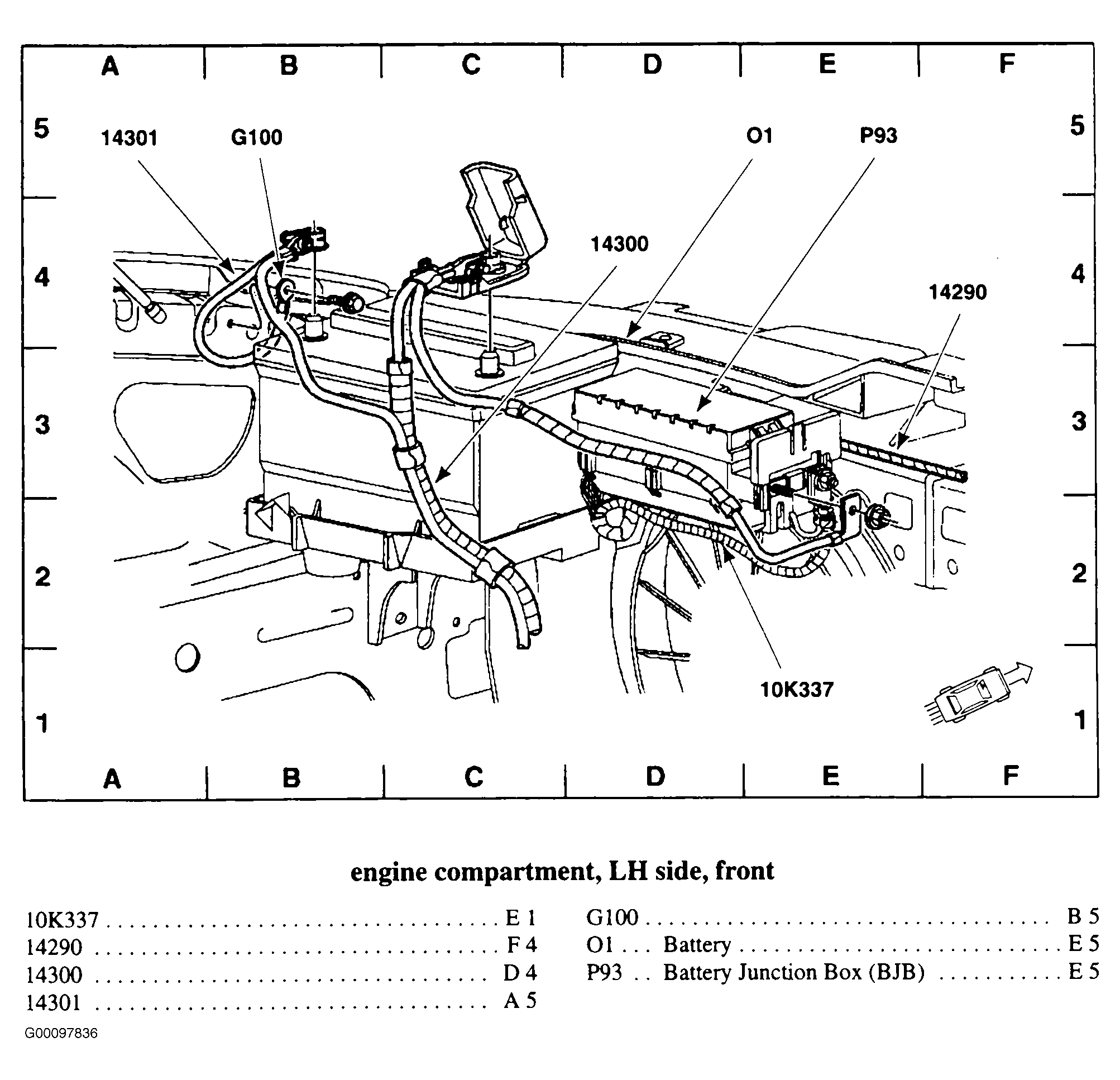

Battery junction box is located on passenger's side of engine compartment, near battery. See Fig 1.

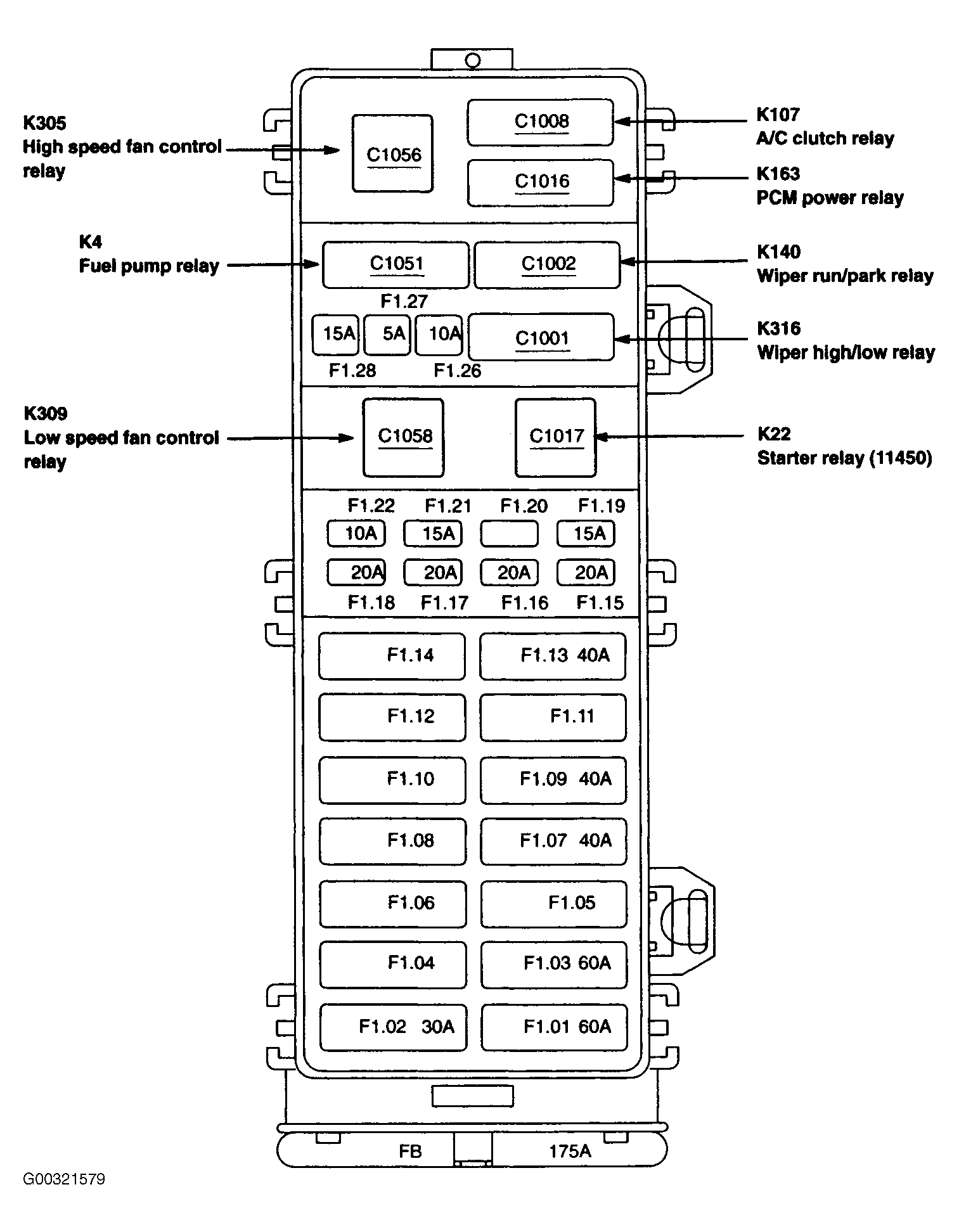

BATTERY JUNCTION BOX RELAY IDENTIFICATION
| RELAY NUMBER | RELAY DESCRIPTION |
|---|---|
| C1058 | K309 Low speed fan control relay |
| C1051 | K4 Fuel pump relay |
| C1056 | K305 High speed fan control relay |
| C1008 | K107 A/C clutch relay |
| C1016 | K163 PCM power relay |
| C1002 | K140 Wiper run/park Relay |
| C1001 | K316 Wiper high/low Relay |
| C1017 | K22 Starter Relay (11450) |
BATTERY JUNCTION BOX FUSE IDENTIFICATION LEGEND
| Fuse | Amps | Circuits protected |
|---|---|---|
| FB | 175A | Battery Junction Box (BJB) (14A003), Generator |
| F1.01 | 60A | Central Junction Box (CJB) (14A068) |
| F1.02 | 30A | PCM power relay |
| F1.03 | 60A | Central Junction Box (CJB) (14A068) |
| F1.04 | - | not used |
| F1.05 | - | not used |
| F1.06 | - | not used |
| F1.07 | 40A | Starter relay (11450), Ignition switch (11572) |
| F1.08 | - | not used |
| F1.09 | 40A | Engine cooling fan brake relay |
| F1.10 | - | not used |
| F1.11 | - | not used |
| F1.12 | - | not used |
| F1.13 | 40A | ABS control module (2C219) |
| F1.14 | - | not used |
| F1.15 | 20A | ABS control module (2C219) |
| F1.16 | 20A | Fuel pump relay |
| F1.17 | 20A | Rear Control Unit (RCU), CD changer (18D806) |
| F1.18 | 20A | Power point (19N236) |
| F1.19 | 15A | Headlamp, right (13008) |
| F1.20 | - | not used |
| F1.21 | 15A | Headlamp, left (13008) |
| F1.22 | 10A | Powertrain Control Module (PCM) (12A650), A/C clutch relay |
| F1.26 | 10A | Generator |
| F1.27 | 5A | Rear Control Unit (RCU), Power antenna module |
| F1.28 | 15A | AX4S/AX4N Transmission, A/C clutch relay, Evaporative emission (EVAP) canister vent valve (9F945), Oxygen sensor (O2S) |
