Seat - Exploded View, Front
WARNING: This page is about a different car, the 2008 Mercury Mariner and 2008 Ford Escape. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
Driver seat backrest shown, passenger seat backrest similar.
| Item | Part Number | Description |
|---|---|---|
| 1 | 611A08 | Head restraint |
| 2 | 64417 | Trim cover |
| 3 | 64811 | Foam pad |
| 4 | - | Heater mat (if equipped) (part of 64811) |
| 5 | 610A16 | Head restraint guide (2 required) |
| 6 | 62622 | Adjustable lumbar knob (if equipped) |
| 7 | - | Screw, lumbar adjuster (2 required) (if equipped) |
| 8 | - | Lumbar adjuster (part of 65500) (if equipped) |
| 9 | 65500 | Adjustable lumbar (if equipped) |
| 10 | W520111 | Nut, side air bag module (2 required) |
| 11 | 611D11 | Side air bag module |
| 12 | - | Wiring harness, side air bag |
| 13 | 61736 | Recliner handle |
| 14 | - | Backrest frame |
| 15 | 611B40 | Bolts, backrest frame-to-seat track (4 required) |
NOTE:

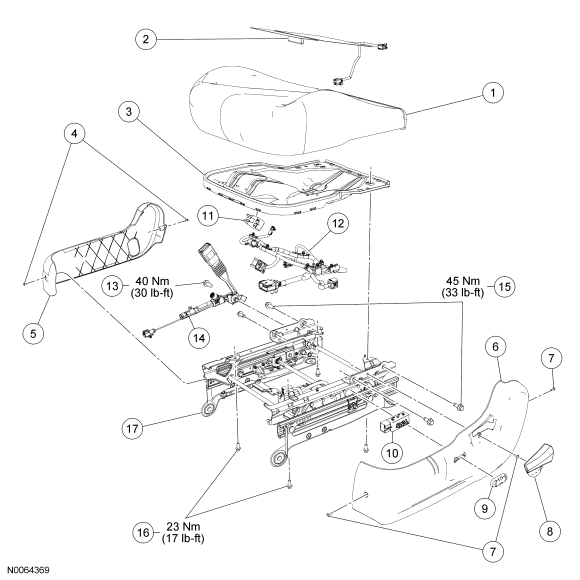

Seat equipped with power seat track shown, manual seat track similar.
| Item | Part Number | Description |
|---|---|---|
| 1 | 62901/ 632A23 | Trim cover/ foam pad |
| 2 | - | Heater mat (if equipped) (part of 632A23) |
| 3 | 63100 | Cushion frame |
| 4 | 62294 | Screws, inboard side shield |
| 5 | 62187 | Inboard side shield |
| 6 | 62187 | Outboard side shield |
| 7 | 62294 | Screws, outboard side shield |
| 8 | 61735 | Recliner handle |
| 9 | - | Knob, seat control switch (if equipped) |
| 10 | 14A701 | Seat control switch (if equipped) |
| 11 | 14N089 | Heated seat relay (if equipped) |
| 12 | 14C719 | Wiring harness |
| 13 | - | Bolt, safety belt buckle pretensioner (part of 61203) |
| 14 | 61203 | Safety belt buckle pretensioner |
| 15 | 611B40 | Bolts, backrest frame-to-seat track (4 required) |
| 16 | W500023 | Bolts, seat track-to-cushion frame (4 required) |
| 17 | 61711 | Seat track |
| Item | Part Number | Description |
|---|---|---|
| 1 | 62900/ 603B02 | Trim cover/ foam pad (part of 603B02) |
| 2 | - | Heater mat (if equipped) (part of 632A22) |
| 3 | - | Pin-type retainer (2 required) (part of 603B02) |
| 4 | - | Occupant classification sensor (OCS) bladder (part of 603B02) |
| 5 | 14N089 | Heated seat relay (if equipped) |
| 6 | 14A699 | Wiring harness |
| 7 | - | Pressure sensor, (OCS system) (part of 603B02) |
| 8 | - | Occupant classification system module (OCSM) (part of 603B02) |
| 9 | W703756 | OCSM rivet (2 required) (part of 603B02) |
| 10 | 63100 | Cushion frame |
| 11 | 62187 | Inboard side shield |
| 12 | 62294 | Screw, inboard side shield |
| 13 | - | Bolt, safety belt buckle pretensioner (part of 61202) |
| 14 | 611B40 | Bolts, backrest frame-to-seat track (3 required) |
| 15 | 61202 | Safety belt buckle pretensioner |
| 16 | 62186 | Outboard side shield |
| 17 | 62294 | Screw, outboard side shield |
| 18 | 61736 | Recliner handle |
| 19 | W500023 | Bolts, seat track-to-cushion frame (4 required) |
| 20 | 61753 | Seat track adjust handle |
| 21 | 61704 | Seat track |
- For additional information, refer to the procedures in this article.
