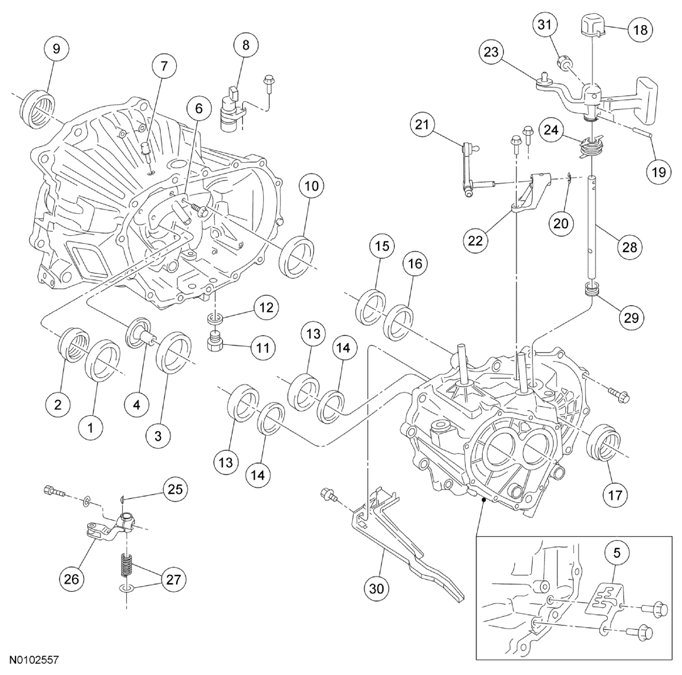

Transaxle Case Exploded View
WARNING: This page is about a different car, the 2011 Mercury Milan and 2011 Ford Fusion. However, it is still accessible from the selected car via links, so may be relevant.
| Item | Part Number | Description |
|---|---|---|
| 1 | 7025 | Bearing race |
| 2 | 7052 | Oil seal |
| 3 | 7F431 | Bearing race |
| 4 | 7L276 | Funnel |
| 5 | 7479 | Shift control selector plate |
| 6 | 7K470 | Vent cover |
| 7 | 7034 | Vent |
| 8 | 17271 | Vehicle Speed Sensor (VSS) |
| 9 | 7052 | Oil seal |
| 10 | - | Bearing race |
| 11 | 7B096 | Drain plug |
| 12 | 99562 | Drain plug washer |
| 13 | 7025 | Bearing race |
| 14 | - | Selective shim (part of 7L172) |
| 15 | 7025 | Bearing race |
| 16 | - | Selective shim (part of 4067) |
| 17 | 7052 | Oil seal |
| 18 | 7277B | Dust boot (part of 7439) |
| 19 | 7Z262 | Spring pin |
| 20 | 99576 | Snap ring (part of 7439) |
| 21 | - | Selector lever (part of 7439) |
| 22 | - | Bracket (part of 7439) |
| 23 | 7202 | Shift lever |
| 24 | 7277A | Dust boot |
| 25 | 7B220 | Key |
| 26 | 7B125 | Control rod end |
| 27 | 7G046 | Spring and washer |
| 28 | 7358 | Shift lever shaft |
| 29 | 7288 | Oil seal |
| 30 | 7A174 | Oil funnel |
| 31 | 7141 | Bushing |
