Master Window Control Switch

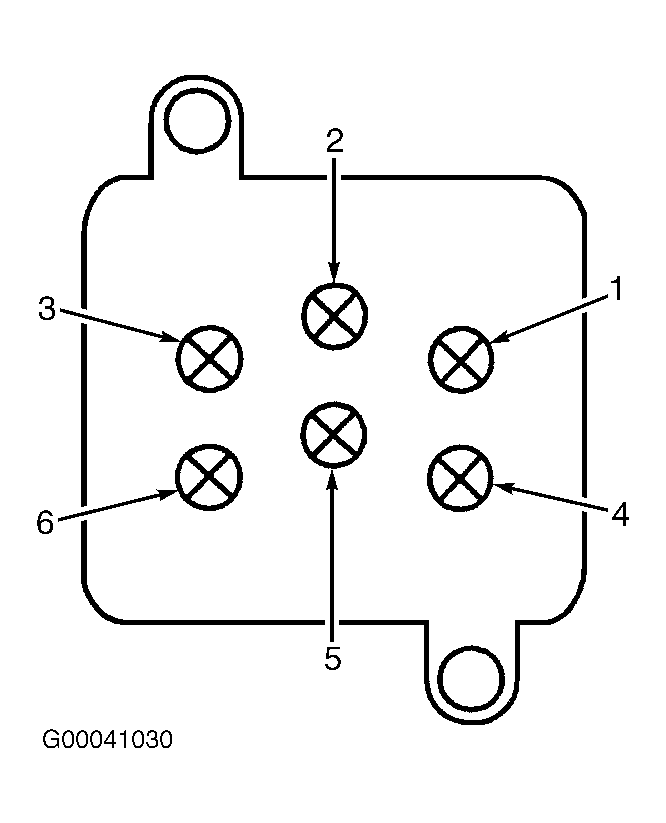

Remove master window control switch. See REMOVAL & INSTALLATION . Check for continuity between specified terminals while operating master window control switch in appropriate positions. See MASTER WINDOW CONTROL SWITCH CONTINUITY table. See Fig 1 . If continuity does not exist with switch in appropriate positions, replace master window control switch.
MASTER WINDOW CONTROL SWITCH CONTINUITY
| Switch Position | Continuity Between Terminals No. | |
|---|---|---|
| Neutral | 1, 3, 4, 5 & 6 | |
| Left | ||
| Up | 2 & 4; 1, 3, 5 & 6 | |
| Down | 1 & 2; 3, 4, 5 & 6 | |
| Right | ||
| Up | 2 & 6; 1, 3, 4 & 5 | |
| Down | 2 & 3; 1, 4, 5 & 6 | |
