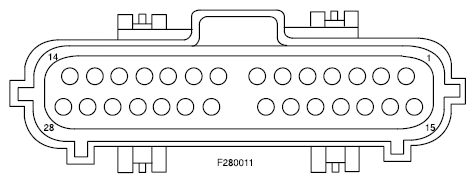

| 1 |
614 (GY/OG) |
Driver air bag, feed, monitor |
| 2 |
298 (VT/OG) |
Voltage in Run (overload protected) |
| 3 |
... |
not used |
| 4 |
... |
not used |
| 5 |
... |
not used |
| 6 |
619 (PK/WH) |
Air bag center sensor, to, Electronic Crash Sensor (ECS) module |
| 7 |
608 (BK/YE) |
Air bag indicator, control |
| 8 |
... |
not used |
| 9 |
... |
not used |
| 10 |
... |
not used |
| 11 |
... |
not used |
| 12 |
... |
not used |
| 13 |
159 (RD/PK) |
Passenger air bag, feed, monitor |
| 14 |
607 (LB/OG) |
Passenger air bag, feed, monitor |
| 15 |
615 (GY/WH) |
Driver air bag, return |
| 16 |
... |
not used |
| 17 |
937 (RD/WH) |
Voltage supplied at all times (overload protected) |
| 18 |
875 (BK/LB) |
Ground |
| 19 |
70 (LB/WH) |
ISO Bus |
| 20 |
1084 (PK) |
Air bag bracket |
| 21 |
875 (BK/LB) |
Ground |
| 22 |
... |
not used |
| 23 |
... |
not used |
| 24 |
1079 (LG/RD) |
Driver safety belt retractor pretensioner, feed |
| 25 |
1080 (LG/BK) |
Driver safety belt retractor pretensioner, return |
| 26 |
1081 (YE/RD) |
Passenger safety belt retractor pretensioner, feed |
| 27 |
1082 (YE/BK) |
Passenger safety belt retractor pretensioner, return |
| 28 |
616 (PK/BK) |
Passenger air bag, return |
