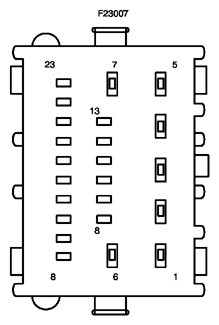

| 1 |
91-DK20 (BK/RD) |
Ground |
| 2 |
49S-LG22 (BU/YE) |
Pulsed power feed (overload protected), switched |
| 3 |
49S-LG15 (BU/BK) |
Pulsed power feed (overload protected), switched |
| 4 |
8-KA19 (WH/BK) |
Sensor signal |
| 5 |
32-KA6 (WH/BK) |
Switched between: Battery voltage, Ground or Open |
| 32-KA6A (WH/BK) |
Switched between: Battery voltage, Ground or Open |
| 6 |
- |
not used |
| 7 |
- |
not used |
| 8 |
30S-TA31A (RD/BK) |
Voltage, ignition switch in Start or Run (not overload protected), switched |
| 9 |
15S-AA72 (GN/YE) |
Voltage, ignition switch in Start or Run (not overload protected), switched |
| 10 |
31S-GL15 (BK/OG) |
Ground, switched |
| 11 |
- |
not used |
| 12 |
15S-AA17 (GN/WH) |
Voltage, ignition switch in Start or Run (not overload protected), switched |
| 13 |
31S-HB9 (BK/WH) |
Ground, switched |
| 14 |
29S-LE18 (OG/YE) |
Voltage supplied at all times (overload protected), switched |
| 15 |
31S-TA32 (BK/WH) |
Ground, switched |
| 16 |
8-EE9 (WH/GN) |
Sensor signal |
| 17 |
91S-LG1 (BK/YE) |
Ground, switched |
| 18 |
91S-JA13A (BK/RD) |
Ground, switched |
| 91S-JA13 (BK/RD) |
Ground, switched |
| 19 |
91S-LG2 (BK/BU) |
Ground, switched |
| 20 |
31S-HB22 (BK/GN) |
Ground, switched |
| 21 |
31S-GL16 (BK/BU) |
Ground, switched |
| 31S-GL9 (BK/YE) |
Ground, switched |
| 22 |
31S-GL9 (BK/YE) |
Ground, switched |
| 31S-GL16 (BK/BU) |
Ground, switched |
| 23 |
91S-LG8 (BK/OG) |
Ground, switched |
