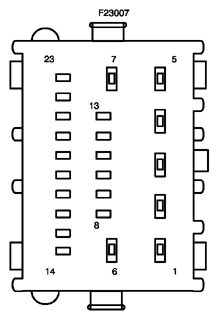

| 1 |
8-GL26 (WH/BK) |
Sensor signal |
| |
29S-GL26 (OG/GN) |
Battery voltage, hot at all times (not fused and primary fused), switched |
| 2 |
32-AA27 (WH/GN) |
Switched between: Battery voltage, Ground or Open |
| 3 |
33-AA59 (YE/BK) |
Switched between: Battery voltage, Ground or Open |
| 4 |
49S-LG19 (BU/RD) |
Pulsed power feed (overload protected) |
| 5 |
32-AA59C (WH/BK) + |
Switched between: Battery voltage, Ground or Open |
| |
32-AA59D (WH/BK) |
Switched between: Battery voltage, Ground or Open |
| 6 |
- |
not used |
| 7 |
- |
not used |
| 8 |
- |
not used |
| 9 |
- |
not used |
| 10 |
- |
not used |
| 11 |
- |
not used |
| 12 |
- |
not used |
| 13 |
- |
not used |
| 14 |
31S-GL27 (BK/OG) |
Ground, switched |
| 15 |
31S-GL12 (BK/OG) |
Ground, switched |
| 16 |
31S-AA64 (BK/GN) |
Ground, switched |
| 17 |
8-AG12 (WH/GN) |
Sensor signal |
| |
8-AA36 (WH) |
Sensor signal |
| 18 |
- |
not used |
| 19 |
- |
not used |
| 20 |
15S-KA1 (GN/BU) |
Voltage, ignition switch in Start or Run (not overload protected), switched |
| 21 |
- |
not used |
| 22 |
- |
not used |
| 23 |
- |
not used |
