System View

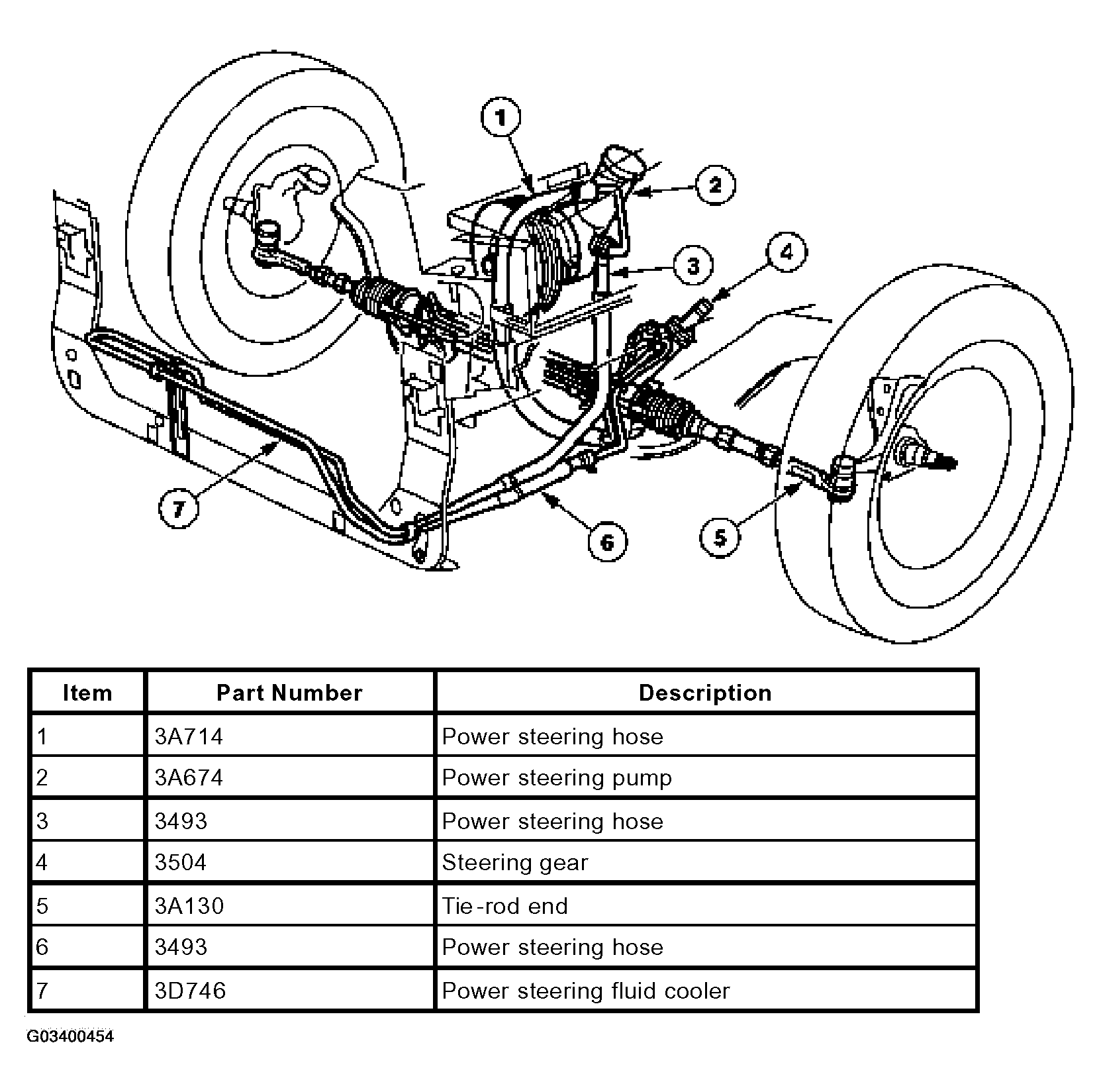

Fig 1: Identifying Steering System Components - 3.8L Engine
G03400454Courtesy of FORD MOTOR CO.
Fig 2: Identifying Steering System Components - 4.6L Engine
G03400455Courtesy of FORD MOTOR CO.

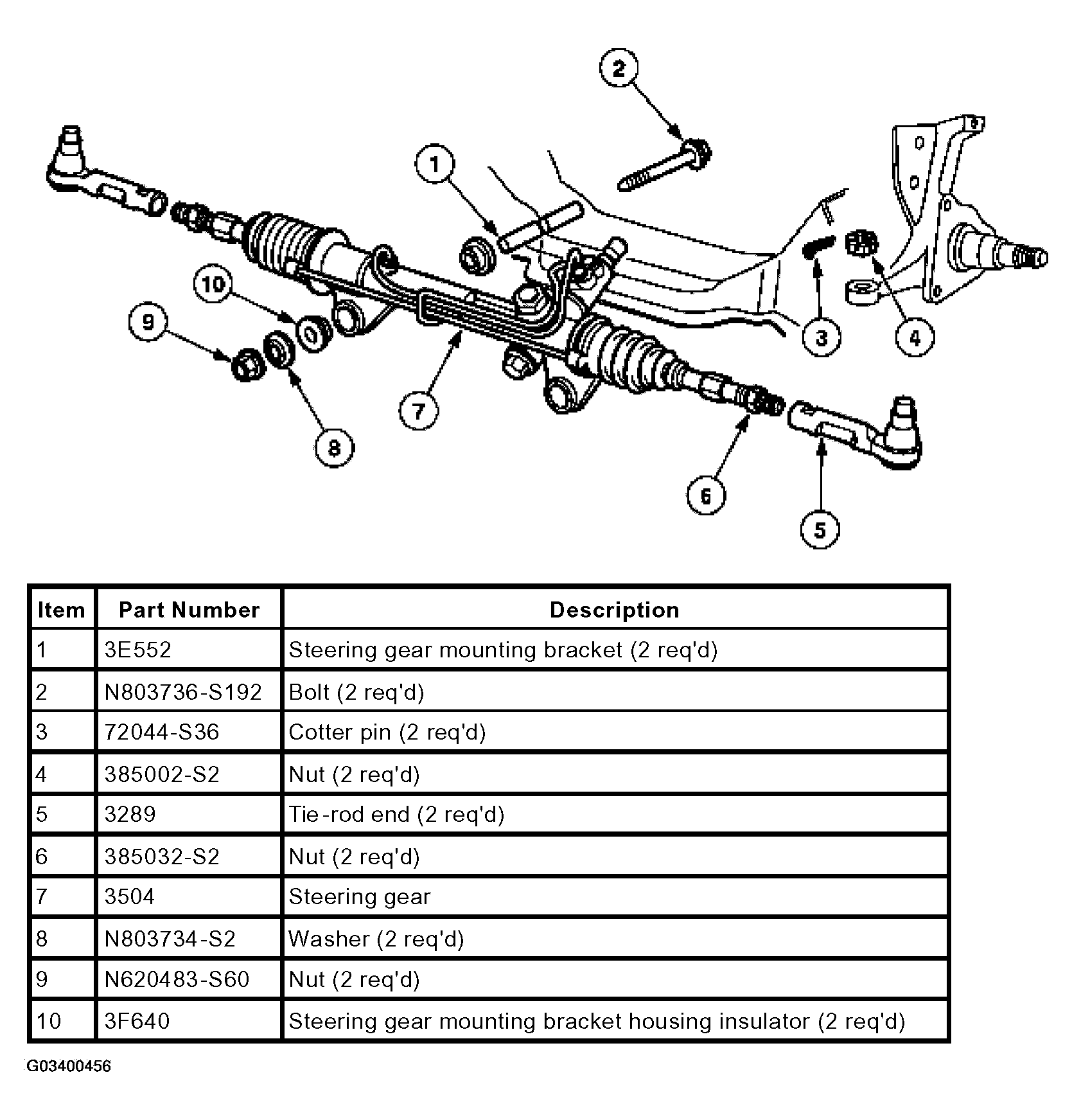

Fig 3: Identifying Steering Gear Mounting Components
G03400456Courtesy of FORD MOTOR CO.

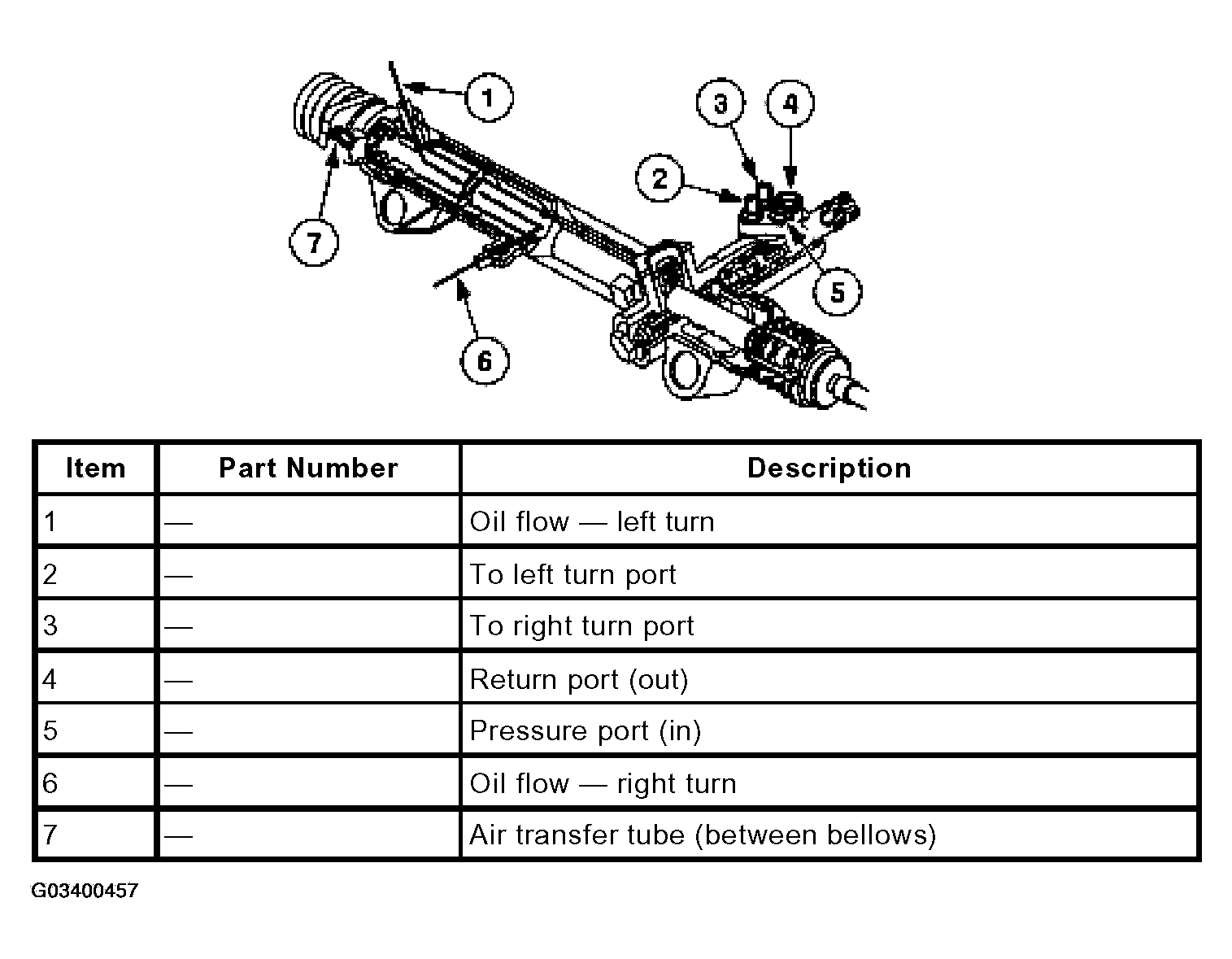

Fig 4: Identifying Steering Gear Components
G03400457Courtesy of FORD MOTOR CO.

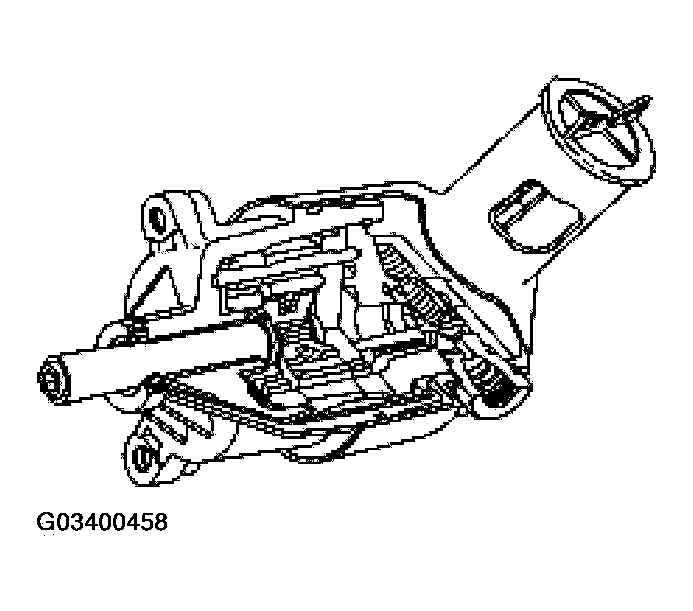

Fig 5: Identifying Power Steering Pump - CII
G03400458Courtesy of FORD MOTOR CO.
Fig 6: Identifying Power Steering Pump - CIII
G03400459Courtesy of FORD MOTOR CO.

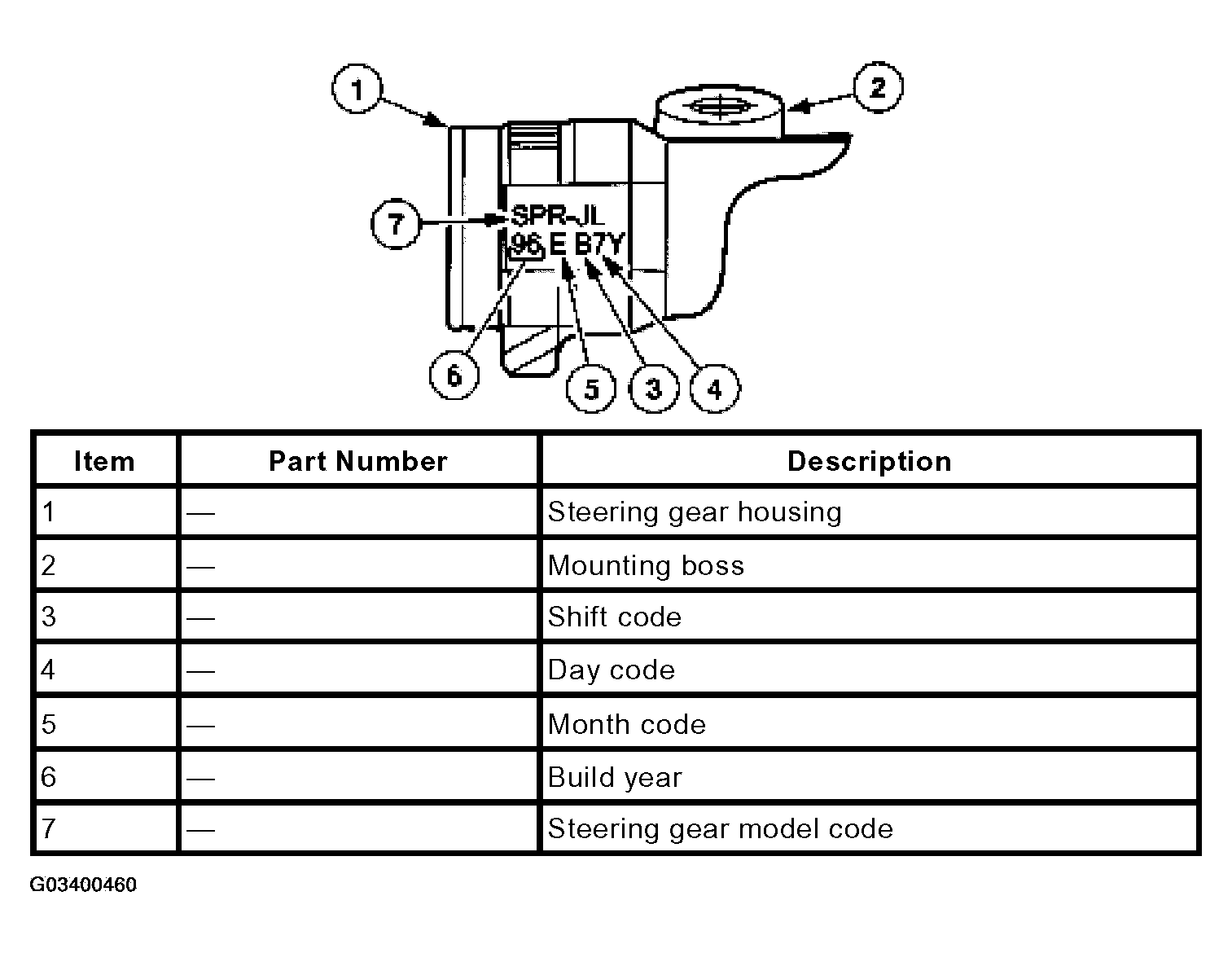

Fig 7: Identifying Power Steering Gear Identification ID Code
G03400460Courtesy of FORD MOTOR CO.

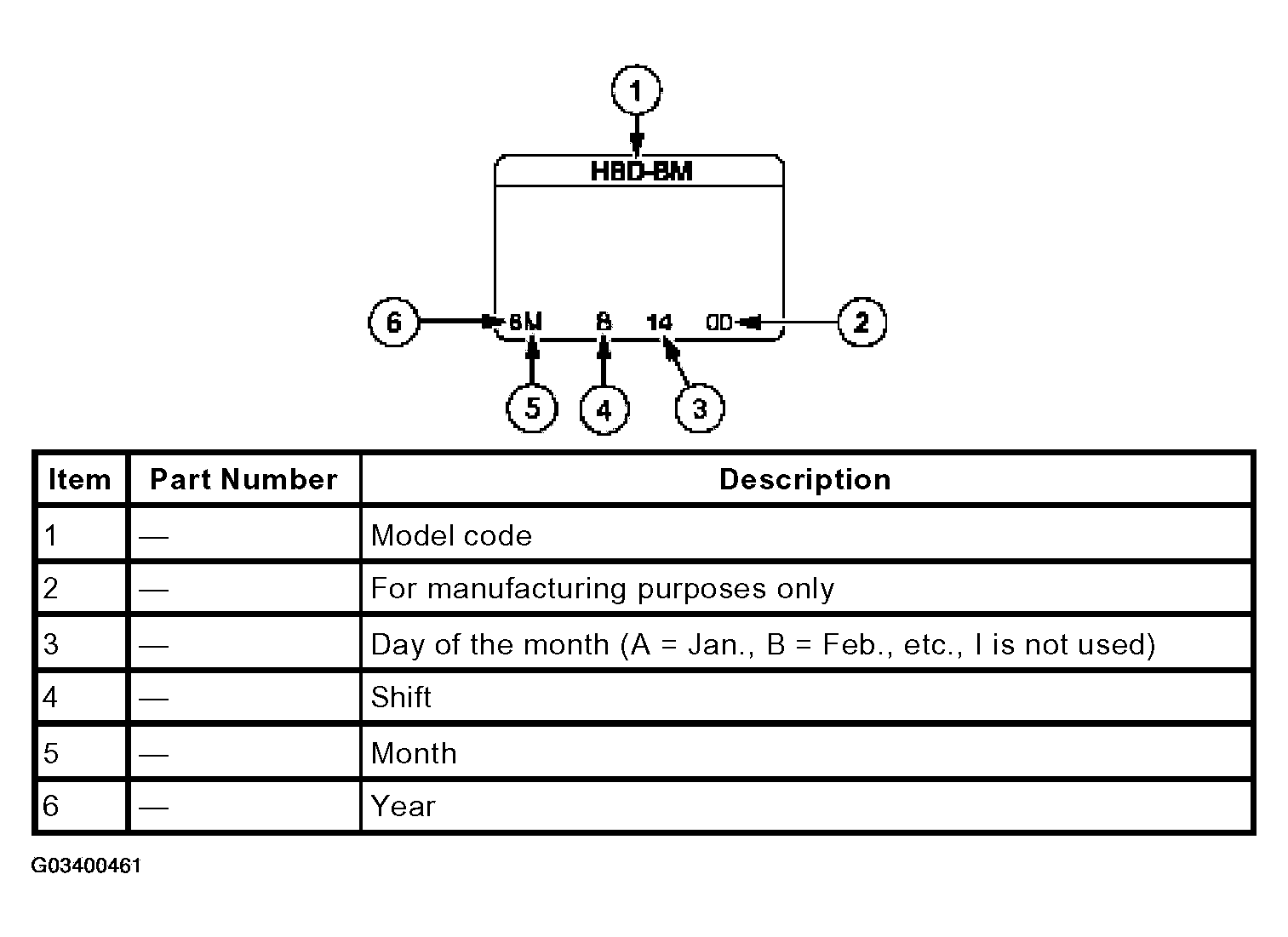

Fig 8: Identifying Pump Identification Code
G03400461Courtesy of FORD MOTOR CO.
