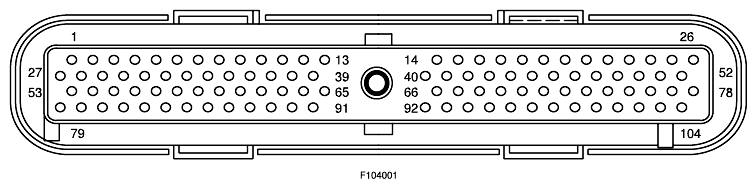

| 1 |
315 (VT/OG) |
Shift solenoid B |
| 2 |
658 (PK/LG) |
Malfunction Indicator Lamp (MIL), control |
| 3 |
1144 (YE/BK) |
Digital Transmission Range (DTR) sensor TR1 |
| 4 |
262 (BN/PK) |
Voltage supplied in Start (overload protected) |
| 5 |
... |
not used |
| 6 |
970 (DG/WH) |
Turbine shaft speed sensor (7M101) |
| 7 |
... |
not used |
| 8 |
... |
not used |
| 9 |
... |
not used |
| 10 |
- |
not used |
| 11 |
- |
not used |
| 12 |
29 (YE/WH) |
Fuel pump/fuel gauge sender |
| 13 |
107 (VT) |
Flash/EEPROM power supply |
| 14 |
- |
not used |
| 15 |
915 (PK/LB) |
SCP Bus - |
| 16 |
914 (TN/OG) |
SCP Bus + |
| 17 |
1224 (BN/YE) |
RX, signal |
| 18 |
1223 (GY/RD) |
TX, signal |
| 19 |
- |
not used |
| 20 |
1181 (GY/YE) |
Generator, signal 2, monitor |
| 21 |
350 (GY) |
Crankshaft position sensor (6C315) + |
| 22 |
349 (DB) |
Crankshaft position sensor (6C315) - |
| 23 |
- |
not used |
| 24 |
570 (BK/WH) |
Ground |
| 25 |
57 (BK) |
Ground |
| 26 |
850 (YE/BK) |
Ignition coil A, cylinder 1 and 5 |
| 27 |
237 (OG/YE) |
Shift solenoid A |
| 28 |
386 (LB) |
Engine cooling fan brake relay, control |
| 29 |
... |
not used |
| 30 |
343 (DB/LG) |
Anti... theft, indicator, input |
| 31 |
328 (YE/LG) |
Power steering pressure sensor, input |
| 32 |
1273 (YE) |
Powertrain Control Module (PCM) (12A650), to knock sensor |
| 33 |
... |
not used |
| 34 |
... |
not used |
| 35 |
94 (RD/BK) |
Heated Oxygen Sensor (HO2S) #12 (9F472), input |
| 36 |
968 (TN/LB) |
Mass Air Flow (MAF) sensor (12B579), signal, return |
| 37 |
923 (OG/BK) |
Transmission Fluid Temperature (TFT) sensor, input |
| 38 |
354 (LG/RD) |
Engine Coolant Temperature (ECT) sensor (12A648), input |
| 39 |
743 (GY) |
Intake Air Temperature (IAT) sensor (12A697), input |
| 40 |
238 (DG/YE) |
Fuel pump driver module (9H307), input |
| 41 |
879 (DG/WH) |
A/C high pressure switch (19D594), input |
| 42 |
232 (LG/YE) |
Engine cooling fan relay, control |
| 43 |
- |
not used |
| 44 |
329 (PK) |
Starter relay (11450), control |
| 45 |
3990 (LB/RD) |
Sensor signal, Generator, output |
| 46 |
639 (LG/VT) |
High speed cooling fan relay, control |
| 47 |
360 (BN/PK) |
EGR Vacuum Regulator (EVR), control |
| 48 |
11 (TN/YE) |
Tachometer |
| 49 |
1145 (LB/BK) |
Digital Transmission Range (DTR) sensor, TR2 |
| 50 |
1143 (WH/BK) |
Digital Transmission Range (DTR) sensor, TR4 |
| 51 |
570 (BK/WH) |
Ground |
| 52 |
851 (YE/RD) |
Ignition coil B, cylinder 3 and 4 |
| 53 |
971 (PK/BK) |
Shift solenoid C |
| 54 |
480 (VT/YE) |
Torque Converter Clutch (TCC) solenoid |
| 55 |
883 (PK/LB) |
keep alive memory |
| 56 |
101 (GY/YE) |
EVAP canister purge valve |
| 57 |
310 (YE/RD) |
Knock sensor (12A699) |
| 58 |
|
not used |
| 59 |
- |
not used |
| 60 |
74 (GY/LB) |
Heated Oxygen Sensor (HO2S) #11 (9G444), input |
| 61 |
393 (VT/LG) |
Heated Oxygen Sensor (HO2S) #22 (9F472), input |
| 62 |
791 (RD/PK) |
Fuel tank pressure transducer sensor (9C968) |
| 63 |
925 (WH/YE) |
Injector pressure sensor, input |
| 64 |
1268 (RD/BK) |
Digital Transmission Range (DTR) sensor, TR3A |
| 65 |
352 (BN/LG) |
Differential Pressure Feedback EGR (DPFE) sensor, input |
| 66 |
3063 (TN/OG) |
Evaporator discharge air temperature sensor |
| 67 |
91 (VT/WH) |
Evaporative emission (EVAP) canister vent valve (9F945) |
| 68 |
679 (GY/BK) |
Vehicle Speed Sensor (VSS) + |
| 69 |
331 (PK/YE) |
A/C clutch relay, control |
| 70 |
- |
not used |
| 71 |
361 (RD) |
Voltage supplied in Start and Run (overload protected) |
| 72 |
- |
not used |
| 73 |
559 (TN/BK) |
Input 5, control |
| 74 |
557 (BN/YE) |
Injector 3, control |
| 75 |
555 (TN) |
Injector 1, control |
| 76 |
570 (BK/WH) |
Ground |
| 77 |
570 (BK/WH) |
Ground |
| 78 |
852 (YE/WH) |
Ignition coil C, cylinder 2 and 6 |
| 79 |
911 (WH/LG) |
Check Transaxle lamp |
| 80 |
926 (LB/OG) |
Fuel pump driver module (9H307), output |
| 81 |
924 (BN/OG) |
to Electronic Pressure control (EPC) solenoid |
| 82 |
1017 (BK/WH) |
Check cap indicator lamp |
| 83 |
264 (WH/LB) |
Idle air control valve (IAC) (9F715), control |
| 84 |
136 (DB/YE) |
Powertrain Control Module (PCM) (12A650) - Output Shaft Speed (OSS) sensor (7M101) |
| 85 |
282 (DB/OG) |
Camshaft position sensor (6B288), input |
| 86 |
347 (BK/YE) |
A/C high pressure switch (19D594), switched output |
| 87 |
392 (RD/LG) |
Heated Oxygen Sensor (HO2S) #21 (9G444), input |
| 88 |
967 (LB/RD) |
Mass Air Flow (MAF) sensor (12B579), output |
| 89 |
355 (GY/WH) |
Throttle Position Sensor (TPS) (9B989), input |
| 90 |
351 (BN/WH) |
Reference, voltage |
| 91 |
359 (GY/RD) |
signal, return |
| 92 |
810 (RD/LG) |
Brake pedal position switch (13480), input |
| 93 |
387 (RD/WH) |
Heated Oxygen Sensor (HO2S) #11 (9G444), heater |
| 94 |
389 (WH/BK) |
Heated Oxygen Sensor (HO2S) #21 (9G444), heater |
| 95 |
388 (YE/LB) |
Heated Oxygen Sensor (HO2S) #12 (9G444), heater |
| 96 |
390 (TN/YE) |
Heated Oxygen Sensor (HO2S) #22 (9G444), heater |
| 97 |
- |
not used |
| 98 |
904 (LG/RD) |
Generator/Battery indicator, control |
| 99 |
560 (LG/OG) |
Injector 6, control |
| 100 |
558 (BN/LB) |
Injector 4, control |
| 101 |
556 (WH) |
Injector 2, control |
| 102 |
- |
not used |
| 103 |
570 (BK/WH) |
Ground |
| 104 |
- |
not used |
