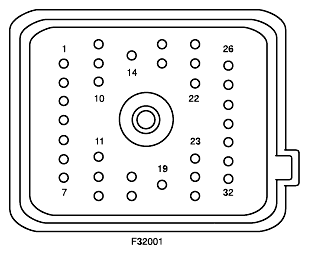

| 1 |
91S-TA23 (BK/YE) |
Shift solenoid A |
| 2 |
91S-TA24 (BK/BU) |
Shift solenoid B |
| 3 |
91S-TA69 (BK/WH) |
Shift solenoid C |
| 4 |
91S-TA70 (BK/RD) |
Shift solenoid D |
| 5 |
91S-TA47 (BK/WH) |
Torque Converter Clutch (TCC) solenoid |
| 6 |
- |
not used |
| 7 |
91S-TA63 (BK/GN) |
Pressure Control (PCA) solenoid A |
| 8 |
- |
not used |
| 9 |
8-TA37 (WH) |
TR34 |
| 10 |
8-TA38 (WH/RD) |
TR4 |
| 11 |
- |
not used |
| 12 |
91S-TA65 (BK/WH) |
Pressure Control (PCC) solenoid C |
| 13 |
91S-TA64 (BK/RD) |
Pressure Control (PCC) solenoid B |
| 14 |
- |
not used |
| 15 |
91S-RJ25 (BK/OG) |
Heated Oxygen Sensor (HO2S) #12 (9G444), heater |
| 16 |
91S-RJ26 (BK/GN) |
Heated Oxygen Sensor (HO2S) #22 (9G444), heater |
| 17 |
9-TA1 (BN/RD) |
Sensor signal return (reference/ground) |
| 18 |
8-TA39 (WH/BU) |
TR2 |
| 19 |
- |
not used |
| 20 |
- |
not used |
| 21 |
8-TA74 (WH/BK) |
Intermediate Shaft Speed (ISS) sensor (7M183) |
| 22 |
8-TA40 (WH/GN) |
TR1 |
| 23 |
8-TA26 (WH/RD) |
Transmission Fluid Temperature (TFT) sensor |
| 24 |
- |
not used |
| 25 |
- |
not used |
| 26 |
8-TA51 (WH/RD) |
Output Shaft Speed (OSS) sensor (7M101) |
| 27 |
8-TA27 (WH/VT) |
Turbine shaft speed sensor (7M101) |
| 28 |
8-RJ25 (WH/BU) |
Heated Oxygen Sensor (HO2S) #12 (9G444) |
| 29 |
8-RJ26 (WH/GN) |
Heated Oxygen Sensor (HO2S) #22 (9G444) |
| 30 |
8-TA71 (WH/BU) |
Automatic transmission Pressure switch |
| 31 |
- |
not used |
| 32 |
- |
not used |
