Steering Column: Notes
WARNING: This page is about a different car, the 2008 Ford RV Cutaway, 2008 Ford Econoline, 2008 Ford E450 Super Duty, and 2008 Ford Cutaway. However, it is still accessible from the selected car via links, so may be relevant.
Special Tools
| Illustration | Tool Name | Tool Number |
|---|---|---|
| Steering Column Locking Lever Tool | Shop Fabricated |
Material
| Item | Specification |
|---|---|
| Premium Long-Life Grease XG-1-C or XG-1-K (US); CXG-1-C (Canada) |
ESA-M1C75-B |

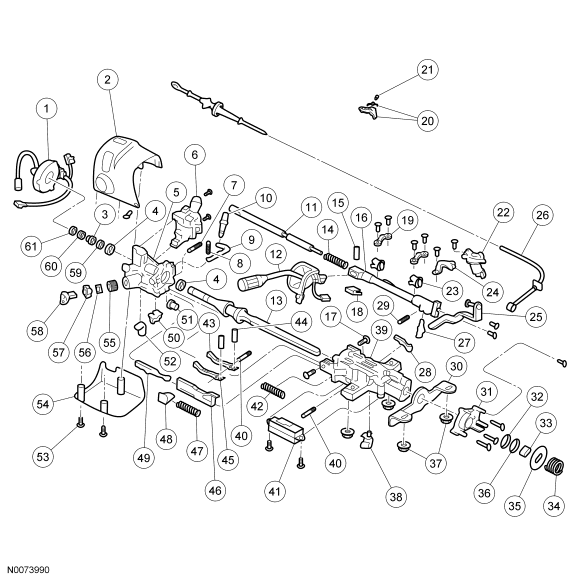

| Item | Part Number | Description |
|---|---|---|
| 1 | 14A664 | Clockspring |
| 2 | 3530 | Upper steering column shroud |
| 3 | 3518 | Steering column bearing sleeve |
| 4 | 3517 | Steering column upper bearings |
| 5 | 3511 | Ignition lock cylinder housing |
| 6 | 13K359 | Multi-function switch |
| 7 | N808114 | Pin |
| 8 | N805857 | Steering column release lever pin |
| 9 | 3D544 | Steering column release lever |
| 10 | 3F609 | Tilt wheel handle and shank |
| 11 | 7361 | Column shift selector lever plunger |
| 12 | 7210 | Selector lever |
| 13 | 3D657 | Steering column shaft |
| 14 | 7B071 | Transmission control selector lever plunger spring |
| 15 | 7G357 | Selector lever pin |
| 16 | 7212 | Transmission column shift selector tube |
| 17 | N806582 | Ignition lock cylinder screw |
| 18 | 7C464 | Transmission control selector lever spring clip |
| 19 | 7E400 | Selector lever tube bushing clamp |
| 20 | 3F527 | Lever assembly (manual transmission) |
| 21 | 3F530 | Pin (manual transmission) |
| 22 | 3F752 | Brake shift interlock solenoid |
| 23 | 7335 | Selector lever socket bushing |
| 24 | 7A216 | Transmission shift selector position insert |
| 25 | 7302 | Transmission selector lever arm and support |
| 26 | 7E395 | Shift cable and bracket |
| 27 | 7D282 | Transmission control selector, lower |
| 28 | 3E691 | Steering column shift lock pawl |
| 29 | 7W441 | Selector lever pin |
| 30 | 3676 | Steering column instrument panel bracket |
| 31 | 3D681 | Steering column lower bearing retainer |
| 32 | 3517 | Steering column lower bearing sleeve |
| 33 | 3L539 | Steering column lower bearing tolerance ring |
| 34 | 3C674 | Steering column lower bearing spring |
| 35 | 3C131 | Sensor ring |
| 36 | 3518 | Steering column lower bearing |
| 37 | N806423 | Steering column retaining nuts |
| 38 | 14A163 | Wiring harness retainer |
| 39 | 3F723 | Steering actuator housing |
| 40 | 3B663 | Steering column lock lever pin |
| 41 | 11572 | Ignition switch |
| 42 | 3D655 | Steering column position spring |
| 43 | 3D653 | LH steering column locking lever |
| 44 | 3B768 | Steering column position lock spring |
| 45 | 3B662 | RH steering column locking lever |
| 46 | 3E715 | Lower steering column lock actuator |
| 47 | 3E696 | Steering column lock spring |
| 48 | 3E691 | Steering column shaft lock pawl |
| 49 | 3E723 | Upper steering column lock lever actuator |
| 50 | 3E695 | Steering column lock cam |
| 51 | 3D656 | Steering column tilt flange bumper |
| 52 | 14A163 | Wiring harness retainer |
| 53 | 391727 | Shroud screws |
| 54 | 3530 | Steering column shroud |
| 55 | 3E717 | Ignition lock cylinder gear |
| 56 | 3E700 | Ignition lock cylinder bearing |
| 57 | 3C610 | Ignition lock cylinder bearing retainer |
| 58 | 11582 | Ignition lock cylinder |
| 59 | 3L539 | Steering column upper bearing tolerance ring |
| 60 | 3520 | Steering column upper bearing spring |
| 61 | 3C610 | Steering column upper bearing snap ring |
