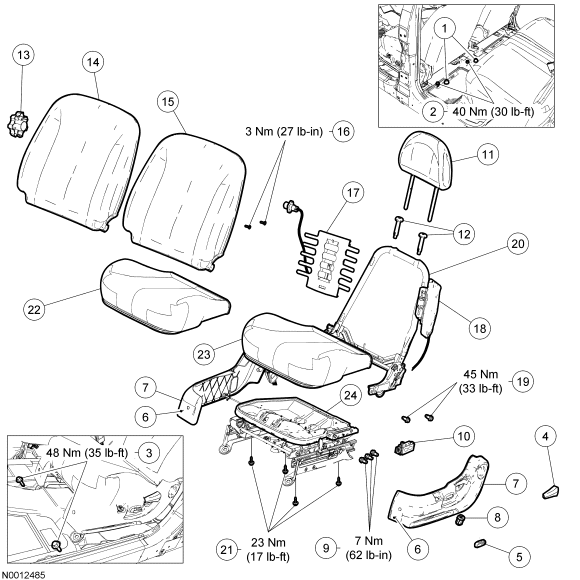

Seat - Exploded View, Front
WARNING: This page is about a different car, the 2007 Mercury Mariner and 2007 Ford Escape. However, it is still accessible from the selected car via links, so may be relevant.
| Item | Part Number | Description |
|---|---|---|
| 1 | 7862284 | Front seat track-to-floor nut covers (2 required) |
| 2 | W707654-S | Front seat track-to-floor nuts (2 required) |
| 3 | W707122-S | Front seat track-to-floor bolts (2 required) |
| 4 | - | Recliner handle cover (part of 50200) |
| 5 | - | Seat control switch knob (part of 14B209) (if equipped) |
| 6 | 91347 | Front seat side cushion shield screws (2 required) |
| 7 | - | Front seat side cushion shields (2 required) |
| 8 | 19K314 | Heated seat switch (if equipped) |
| 9 | 91349 | Seat control switch screws (3 required) (if equipped) |
| 10 | 14B709 | Seat control switch (if equipped) |
| 11 | 56500 | Head restraint |
| 12 | - | Head restraint guides (2 required) |
| 13 | 617B70 | Manual lumbar adjusting knob (if equipped) |
| 14 | 64416 | Front seat backrest cover |
| 15 | 59903 | Front seat backrest cushion |
| 16 | 14D701 | Manual lumbar control screws (2 required) (if equipped) |
| 17 | 56901 | Manual lumbar assembly (if equipped) |
| 18 | 611D11 | Side air bag assembly (if equipped) |
| 19 | 611B40 | Front seat backrest bolts (4 required) |
| 20 | 50200 | Front seat backrest frame |
| 21 | - | Front seat track bolts (4 required) |
| 22 | 54506 | Front seat cushion cover |
| 23 | 54506 | Front seat cushion |
| 24 | - | Front seat cushion pan |
- For additional information, refer to the following procedures.
