Electrical Component Locator: Motors
MOTORS LOCATION
| Component | Location |
|---|---|
| Adjustable Pedal Motor | Under left side of dash, on accelerator pedal support. See Figure. |
| Auxiliary Blower Motor | Behind panel, left of rear seat. See Figure. |
| Blend Door Actuator (Rear) | Above left rear wheelwell. See Figure. |

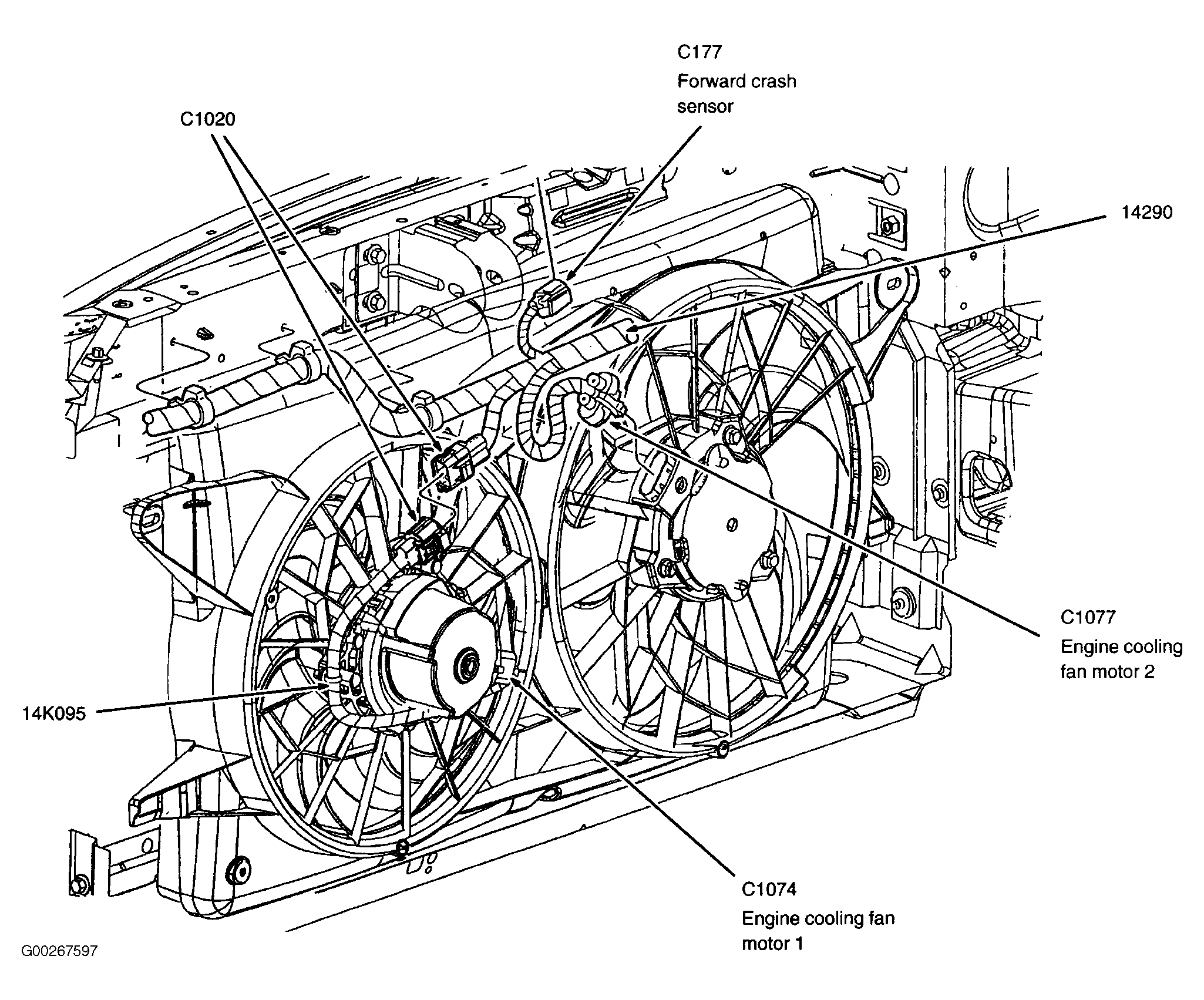

| Engine Cooling Fan Motor 2 | Behind right side of radiator. See Figure. |
| Engine Cooling Fan Motor 1 | Behind left side of radiator. See Figure. |
| Fresh/Recirculation Door Actuator | Behind center of dash. See Figure. |
| Front Blower Motor | Behind right side of dash. See Figure. |
| Liftgate Lock Actuator | In liftgate. See Figure. |
| Mode Door Actuator | Behind center of dash. See Figure. |
| Mode Actuator (Rear) | Above left rear wheelwell. See Figure. |
| Power Seat Motor Assembly (Left) | Under driver's seat. See Figure. |
| Power Seat Motor Assembly (Right) | Under passenger's seat. See Figure. |
| Power Sliding Door Motor (Left) | In left quarterpanel. |
| Power Sliding Door Motor (Right) | In right quarterpanel. |

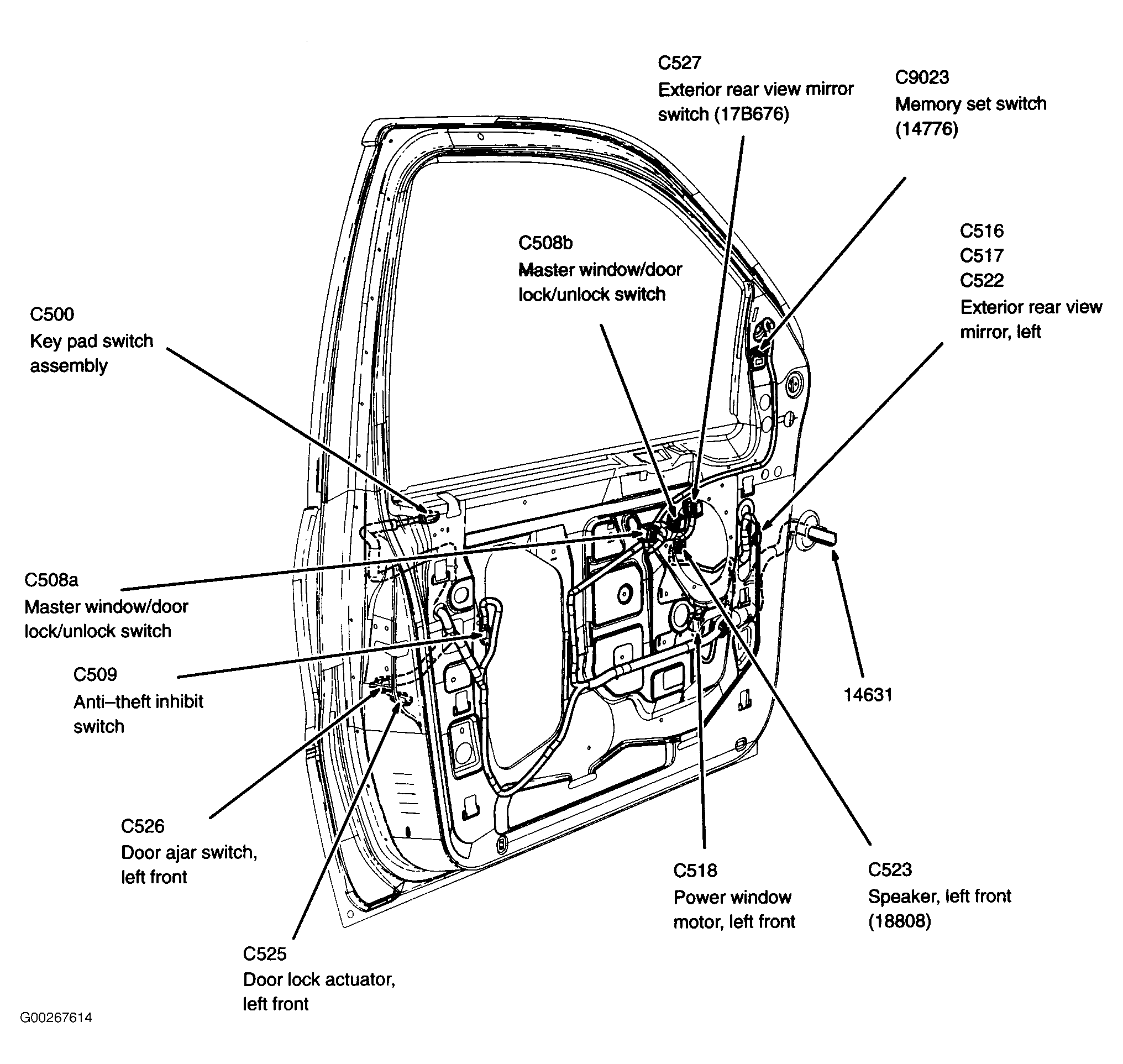

| Power Window Motor (Left Front) | In left front door. See Figure. |

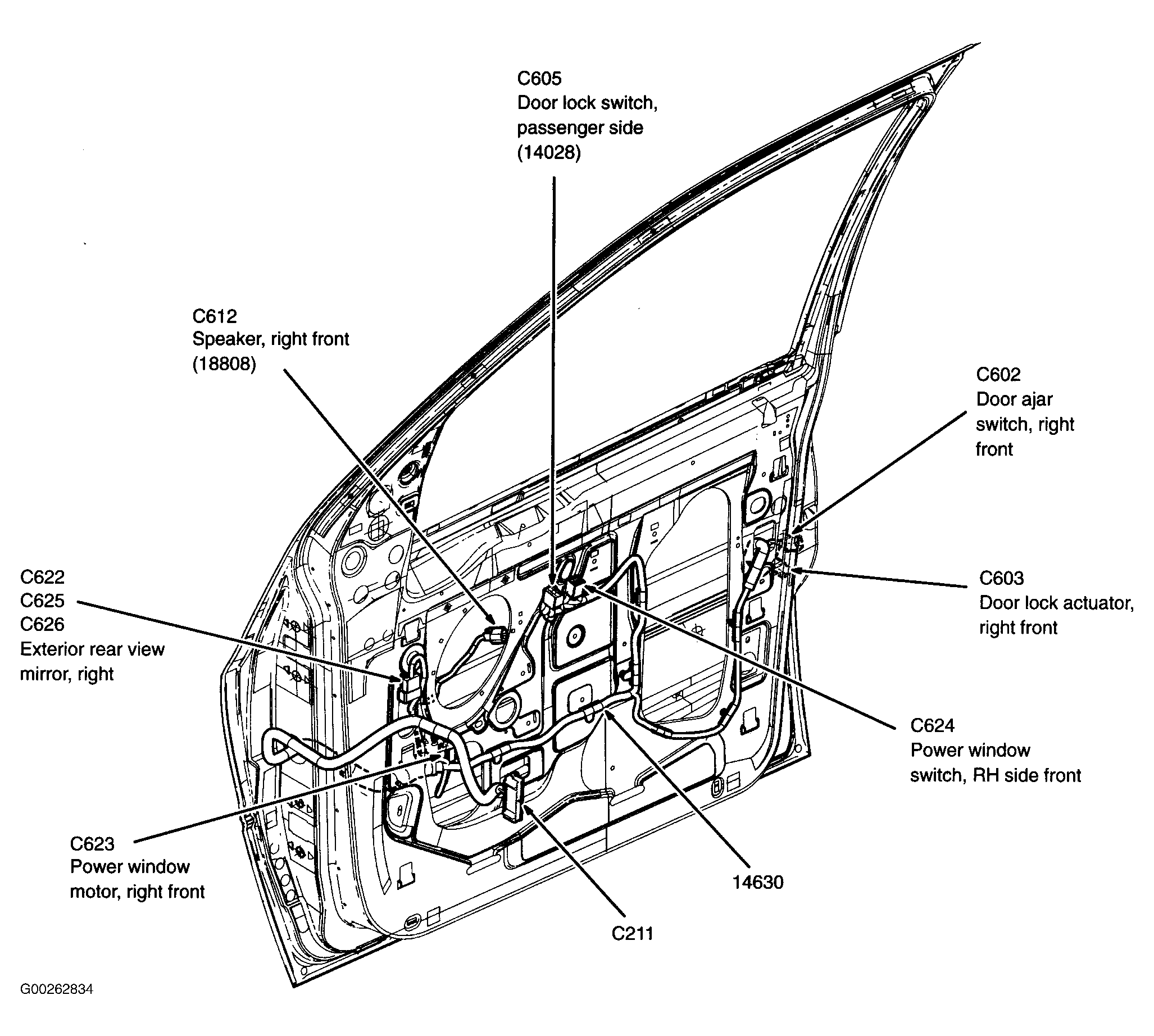

| Power Window Motor (Right Front) | In right front door. See Figure. |
| Quarter Window Motor (Left Rear) | Left rear of vehicle. See Figure. |
| Quarter Window Motor (Right Rear) | Right rear of vehicle. See Figure. |

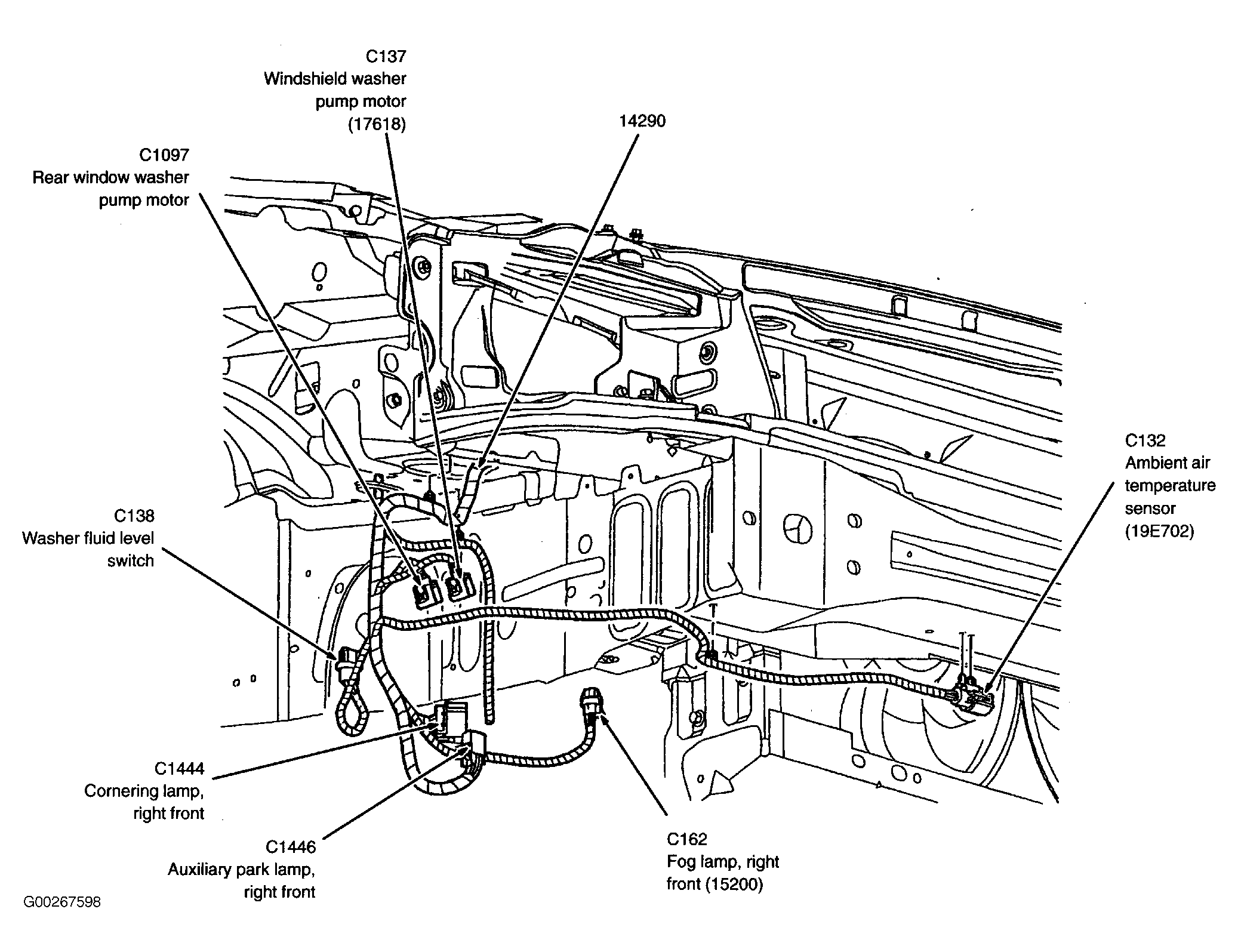

| Rear Window Washer Pump Motor | At right side of engine compartment, in washer fluid reservoir. See Figure. |
| Rear Wiper Motor Assembly | Inside liftgate. See Figure. |
| Speed Control Servo | At left side of engine compartment. See Figure. |
| Starter Motor | Lower left side of engine. See Figure. |
| Temperature Blend Door Actuator (Driver) | Behind left side of dash. See Figure. |
| Temperature Blend Door Actuator (Passenger) | Behind right side of dash. See Figure. |
| Windshield Washer Pump Motor | In washer fluid reservoir. See Figure. |
| Windshield Wiper Motor | At left rear side of engine compartment. See Figure. |
