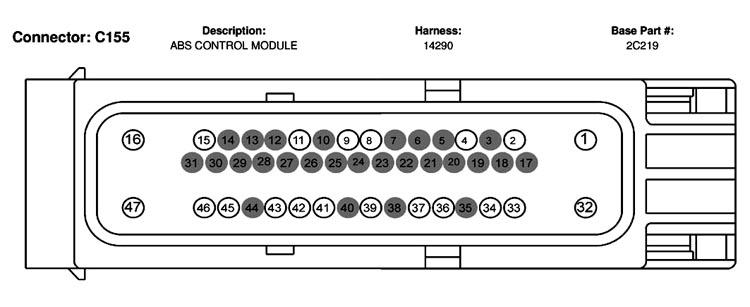

ABS Control Module Connector End View (C155)
C155 CONNECTOR SPECIFICATION
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | 534 (YE-LG) | 10 | Voltage supplied at all times (overload protected) | |
| 2 | 70 (LB-WH) | 20 | ISO Bus | Early production |
| 3 | * | * | not used | |
| 4 | 677 (LB) | 20 | Voltage supplied in Start and Run (overload protected) | |
| 5 | * | * | not used | |
| 6 | * | * | not used | |
| 7 | * | * | not used | |
| 8 | 128 (VT-YE) | 20 | Brake fluid level switch signal | |
| 9 | 512 (TN-LG) | 20 | Brake fluid level switch, return | |
| 10 | * | * | not used | |
| 11 | 1908 (WH) | 20 | High speed CAN bus + | |
| 12 | * | * | not used | |
| 13 | * | * | not used | |
| 14 | * | * | not used | |
| 15 | 1909 (BK) | 20 | High speed CAN bus - | |
| 16 | 570 (BK-WH) | 12 | Ground | |
| 17 | * | * | not used | |
| 18 | * | * | not used | |
| 19 | * | * | not used | |
| 20 | * | * | not used | |
| 21 | * | * | not used | |
| 22 | * | * | not used | |
| 23 | * | * | not used | |
| 24 | * | * | not used | |
| 25 | * | * | not used | |
| 26 | * | * | not used | |
| 27 | * | * | not used | |
| 28 | * | * | not used | |
| 29 | * | * | not used | |
| 30 | * | * | not used | |
| 31 | * | * | not used | |
| 32 | 483 (RD) | 14 | Voltage supplied at all times (overload protected) | |
| 33 | 516 (YE-BK) | 20 | Wheel speed sensor, right front - | |
| 34 | 514 (YE-RD) | 20 | Wheel speed sensor, right front + | |
| 35 | * | * | not used | |
| 36 | 518 (LG-RD) | 20 | Wheel speed sensor, left rear + | |
| 37 | 519 (LG-BK) | 20 | Wheel speed sensor, left rear - | |
| 38 | * | * | not used | |
| 39 | 679 (GY-BK) | 20 | Vehicle speed signal (+) | |
| 40 | * | * | not used | |
| 41 | 511 (LG) | 18 | Brake pedal position switch feed | |
| 42 | 524 (PK-BK) | 20 | Wheel speed sensor, right rear - | |
| 43 | 523 (RD-PK) | 20 | Wheel speed sensor, right rear + | |
| 44 | * | * | not used | |
| 45 | 521 (TN-OG) | 20 | Wheel speed sensor, left front + | |
| 46 | 522 (TN-BK) | 20 | Wheel speed sensor, left front - | |
| 47 | 570 (BK-WH) | 12 | Ground |
