Transmission Fluid Cooler: Notes

Special Tools

Illustration Tool Name Tool Number
GF0005897
Disconnect Tool, Transmission Cooler Line 307-569
Material

Item Specification
MERCON® V Automatic Transmission Fluid
XT-5-QM (or XT-5-QMC) (US); CXT-5-LM12 (Canada)
MERCON® V

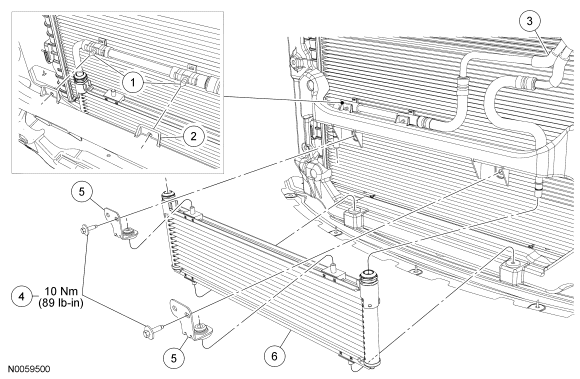

Fig 1: Exploded View Of Transmission Fluid Cooler With Torque Specifications
GF0031971Courtesy of FORD MOTOR CO.
Item Part Number Description
1 - Transmission fluid cooler tube fasteners
2 - Radiator support
3 - Transmission fluid cooler tube assembly
4 - Transmission fluid cooler mounting bracket bolts
5 - Transmission fluid cooler mounting brackets
6 - Transmission fluid cooler
