Fuel Pump Module: Notes
Special Tools
| Illustration | Tool Name | Tool Number |
|---|---|---|
| Lock Ring Wrench | 310-123 | |
| Fuel Storage Tanker | 164-R3202 or equivalent |
Material
| Item | Specification |
|---|---|
| Motorcraft SAE 5W-20 Premium Synthetic Blend Motor Oil XO-5W20-QSP (US); Motorcraft SAE 5W-20 Super Premium Motor Oil CXO-5W20-LSP12 (Canada); or equivalent |
WSS-M2C930-A |

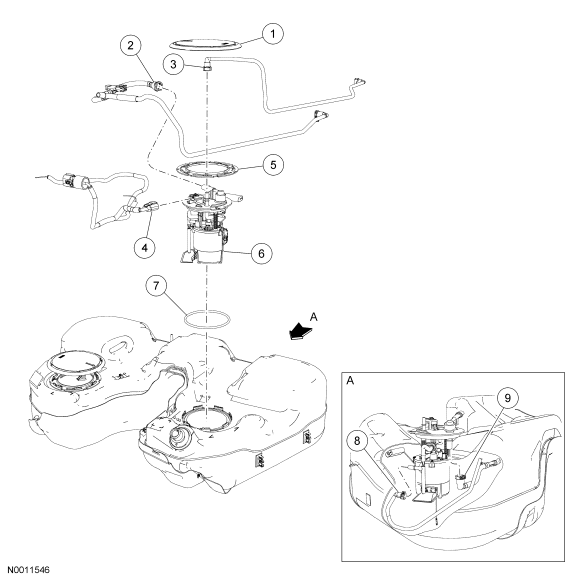

| Item | Part Number | Description |
|---|---|---|
| 1 | 9C335A | Fuel pump module access cover |
| 2 | - | Fuel vapor control tube assembly valve-to-fuel pump module quick connect coupling (part of 9C047) |
| 3 | - | Rear fuel supply tube-to-fuel pump module quick connect coupling (part of 9G700) |
| 4 | 14A464 | Fuel pump module electrical connector |
| 5 | 9C385 | Fuel pump module lock ring |
| 6 | 9H307 | Fuel pump module |
| 7 | 9276 | Fuel pump module O-ring seal |
| 8 | - | Fuel crossover tube-to-fuel pump module quick connect coupling (part of 9P860) |
| 9 | - | Fuel crossover tube-to-fuel pump module quick connect coupling (part of 9P860) |
