Fuel Level Sensor: Notes

Special Tools

Illustration Tool Name Tool Number
GF0004199
Fuel Storage Tanker 164-R3202 or equivalent
GF0029426
Fuel Draining Hose 310-102
Material

Item Specification
Motorcraft SAE 5W-20 Premium Synthetic Blend Motor Oil
XO-5W20-QSP (US); Motorcraft SAE 5W-20 Super Premium Motor Oil CXO-5W20-LSP12 (Canada); or equivalent
WSS-M2C930-A

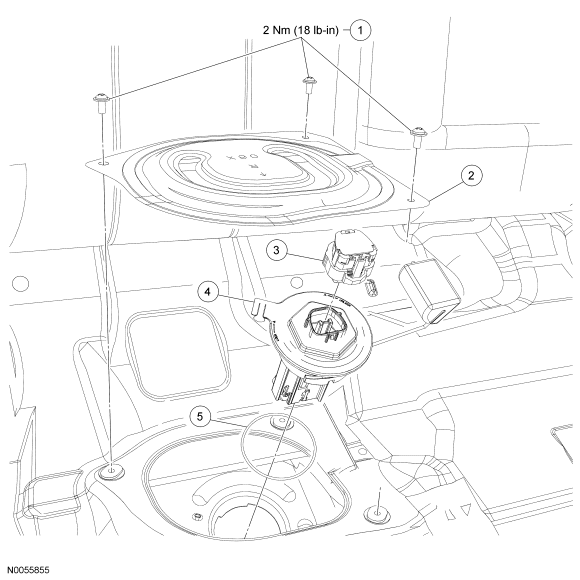

Fig 1: Exploded View Of Fuel Level Sensor With Torque Specification
GF0030189Courtesy of FORD MOTOR CO.
Item Part Number Description
1 W705909 Fuel level sensor access cover bolts (3 required)
2 9C335 Fuel level sensor access cover
3 14A464 Fuel level sensor electrical connector
4 9275 Fuel level sensor
5 9276 Fuel level sensor O-ring seal
