Fuel Pump Module: Notes
Special Tools
| Illustration | Tool Name | Tool Number |
|---|---|---|
| Fuel Storage Tanker | 164-R3202 or equivalent | |
| Fuel Tank Lock Ring Wrench | 310-123 | |
| Fuel Draining Hose | 310-102 |
Material
| Item | Specification |
|---|---|
| Motorcraft SAE 5W-20 Premium Synthetic Blend Motor Oil XO-5W20-QSP (US); Motorcraft SAE 5W-20 Super Premium Motor Oil CXO-5W20-LSP12 (Canada); or equivalent |
WSS-M2C930-A |

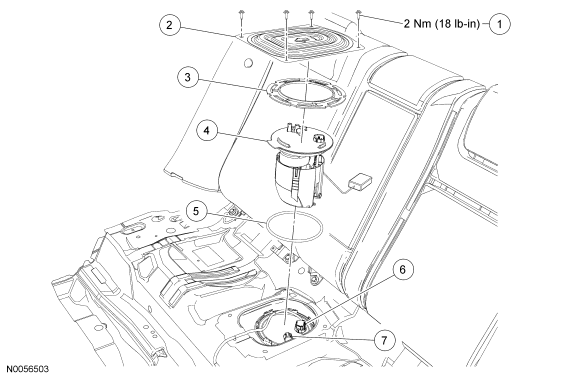

Fig 1: Exploded View Of Fuel Pump Module With Torque Specification - Front Wheel Drive (FWD) Vehicles
| Item | Part Number | Description |
|---|---|---|
| 1 | W705909 | Fuel pump (FP) module access cover retainer screws (4 required) |
| 2 | 9C355 | FP module access cover |
| 3 | 9C385 | FP module lock ring |
| 4 | 9H307 | FP module |
| 5 | 9276 | FP module O-ring seal |
| 6 | 14A464 | FP module electrical connector |
| 7 | - | Fuel supply tube-to-FP module quick connect coupling (part of 9J279) |

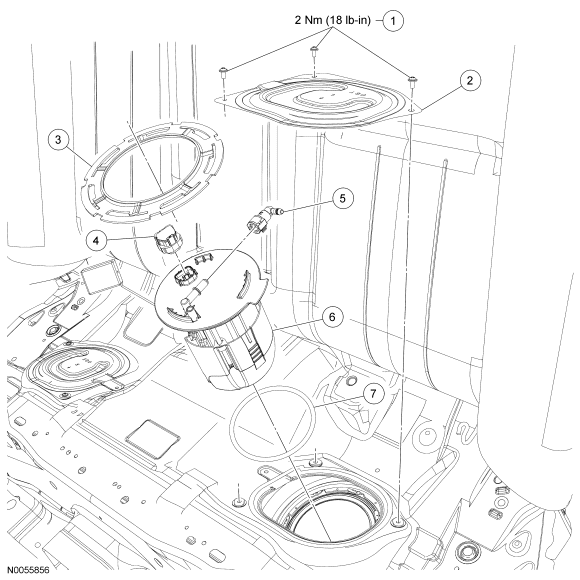

| Item | Part Number | Description |
|---|---|---|
| 1 | W705909 | Fuel pump (FP) module access cover retainer screws (3 required) |
| 2 | 9C355 | FP module access cover |
| 3 | 9C385 | FP module lock ring |
| 4 | 14A464 | FP module electrical connector |
| 5 | - | Fuel supply tube-to-FP module quick connect coupling (part of 9J279) |
| 6 | 9H307 | FP module |
| 7 | 9276 | FP module O-ring seal |
