Seat - Exploded View, Front
NOTE:
Driver seat shown, passenger seat similar.
| Item | Part Number | Description |
|---|---|---|
| 1 | 611A08 | Headrest assembly |
| 2 | 610A16 | Headrest guides (2 required) |
| 3 | 611D10 | Side airbag module assembly (if equipped) |
| 4 | - | Side airbag module nuts (2 required) (part of 611D10) (if equipped) |
| 5 | - | Side airbag module wiring harness retainers (part of 611D10) (if equipped) |
| 6 | - | Side airbag module wiring harness electrical connector (part of 611D10) (if equipped) |
| 7 | 617D74 | Backrest pivot bolt |
| 8 | 61018 | Backrest frame assembly |
| 9 | 64416 | Backrest trim cover |
| 10 | 64810 | Backrest foam pad |
| 11 | 65500 | Lumbar adjuster assembly (if equipped) |
| 12 | 62622 | Lumbar adjuster knob (if equipped) |
| 13 | 620A90 | Recliner handle |
| 14 | 62649/62648 | Seat recliner assembly |
| 15 | W705486 | Recliner-to-backrest frame bolts (2 required) |
| 16 | N804266 | Recliner-to-seat track bolts (2 required) |
NOTE:
Driver seat shown. For disassembly and assembly of the passenger seat cushion, refer to Occupant Classification Sensor procedure in Supplemental Restraint System
article.

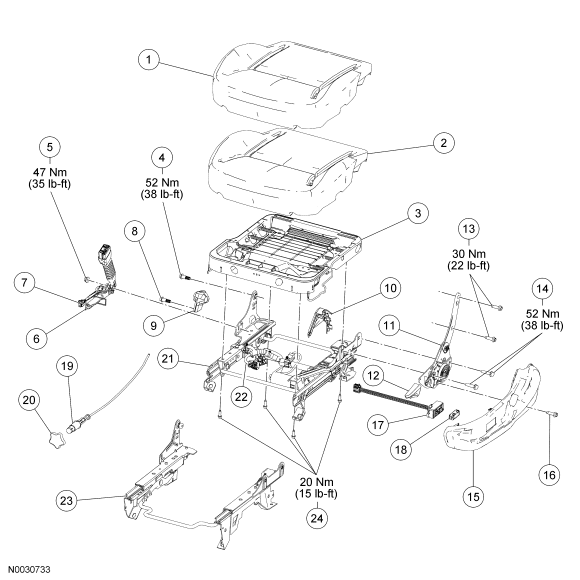

| Item | Part Number | Description |
|---|---|---|
| 1 | 62900 | Cushion trim cover |
| 2 | 632A22 | Cushion foam pad |
| 3 | 63100 | Cushion frame assembly |
| 4 | 617D74 | Backrest pivot bolt |
| 5 | W707081 | Safety belt buckle pretensioner nut |
| 6 | 61203/61202 | Driver safety belt buckle pretensioner (includes safety belt switch) |
| 7 | - | Safety belt buckle pretensioner electrical connector (part of 61202 or 61203) |
| 8 | - | Backrest pivot trim cover screw |
| 9 | 61692 | Backrest pivot trim cover |
| 10 | 621A84 | Side shield, inner |
| 11 | 62649/62648 | Recliner assembly |
| 12 | 620A90 | Recliner handle |
| 13 | W705486 | Recliner-to-backrest frame bolts (2 required) |
| 14 | N804266 | Recliner-to-seat track bolts (2 required) |
| 15 | 62186 | Side shield, outer |
| 16 | - | Side shield screw |
| 17 | 14A701 | Seat control switch assembly (if equipped) |
| 18 | 14711 | Seat control switch knob (if equipped) |
| 19 | 65500 | Lumbar adjuster (partial view) (if equipped) |
| 20 | 62622 | Lumbar adjuster knob (if equipped) |
| 21 | 61711/61710 | Power seat track assembly (if equipped) |
| 22 | 14A699 | Seat wiring harness assembly |
| 23 | 61705/61704 | Manual seat track assembly |
| 24 | - | Seat track-to-cushion frame bolts (4 required) |
- For additional information, refer to the appropriate procedures.
