Transaxle Case: Notes
Special Tools
| Illustration | Tool Name | Tool Number |
|---|---|---|
| Slide Hammer | 100-001 (T50T-100-A | |
| Remover, Stator Case Bearing | 307-163 (T86P-70043-A) | |
| Installer, Clutch Housing Oil Seal | 308-057 (T77J-7025-G) | |
| Installer, Bearing Cup | 204-039 (T77F-1217-B) | |
| Handle | 205-153 (T80T-4000-W) | |
| Installer, Differential Bearing Cup | 308-162 (T88C-77000-EH) | |
| Installer, Halfshaft Oil Seal | 308-119 (T87C-77000-H) |

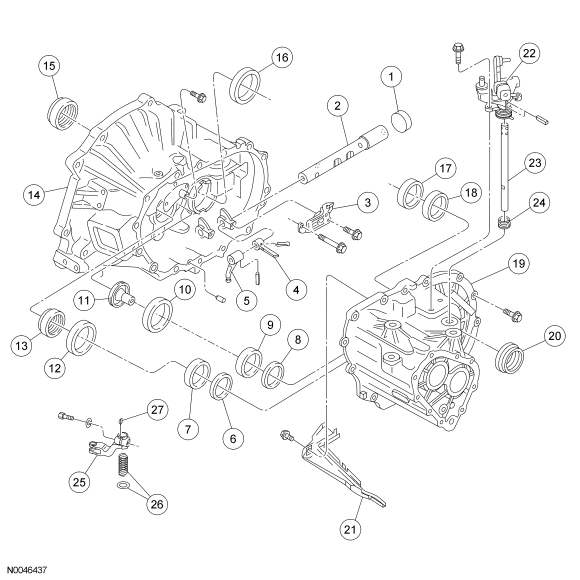

| Item | Part Number | Description |
|---|---|---|
| 1 | - | Seal cap |
| 2 | - | Control rod |
| 3 | - | Shift control selector plate |
| 4 | - | Selector arm |
| 5 | - | Change arm |
| 6 | - | Adjustment shim |
| 7 | - | Input shaft bearing cup |
| 8 | - | Shim |
| 9 | - | Output shaft bearing cup |
| 10 | - | Output shaft bearing cup |
| 11 | - | Funnel |
| 12 | - | Input shaft bearing cup |
| 13 | - | Input shaft oil seal |
| 14 | - | Transaxle clutch housing |
| 15 | - | Differential seal |
| 16 | - | Differential bearing cup |
| 17 | - | Differential bearing cup |
| 18 | - | Adjustment shim |
| 19 | - | Transaxle case |
| 20 | - | Differential seal |
| 21 | - | Oil funnel |
| 22 | - | Shift lever |
| 23 | - | Shift lever rod |
| 24 | - | Shift lever boot |
| 25 | - | Control end |
| 26 | - | Spring and washer |
| 27 | - | Key |
