Pinpoint Test JD: Crankshaft Position (CKP) Sensor: Introduction
WARNING:
CROWN VICTORIA POLICE INTERCEPTOR VEHICLES EQUIPPED WITH FIRE SUPPRESSION SYSTEM, REFER TO FIRE SUPPRESSION SYSTEM
ARTICLE
. FAILURE TO FOLLOW THESE INSTRUCTIONS MAY RESULT IN PERSONAL INJURY.
This pinpoint test is intended to diagnose the following:

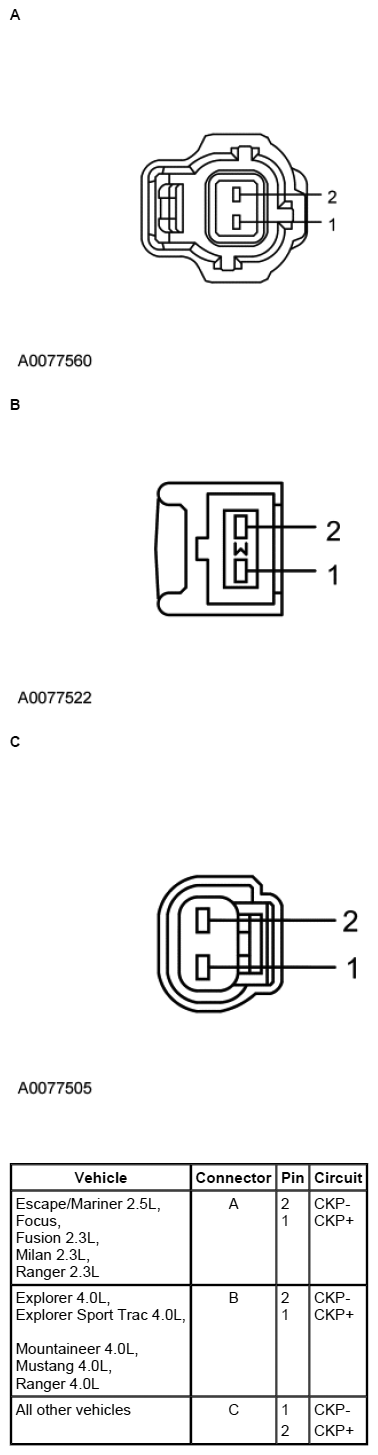

- crankshaft position (CKP) sensor (6C315)
- harness circuits: CKP(+) and CKP(-)
- powertrain control module (PCM) (12A650)
For PCM connector views or reference values, refer to REFERENCE VALUES .
POWERTRAIN CONTROL MODULE (PCM) CONNECTOR
| Vehicle | Connector | Pin | Circuit |
|---|---|---|---|
| E-Series 4.6L, E-Series 5.4L, Expedition, F-150, Focus, Navigator |
190-Pin | E58 E42 |
CKP+ CKP- |
| Edge, MKX |
190-Pin | E49 E48 |
CKP+ CKP- |
| Escape/Mariner | 190-Pin | E34 E62 |
CKP+ CKP- |
| Flex, MKS, Sable, Taurus, Taurus X |
190-Pin | E47 E46 |
CKP+ CKP- |
| Fusion, Milan, MKZ |
140 Pin | E47 E46 |
CKP+ CKP- |
| All other vehicles | 170 Pin | E47 E46 |
CKP+ CKP- |
