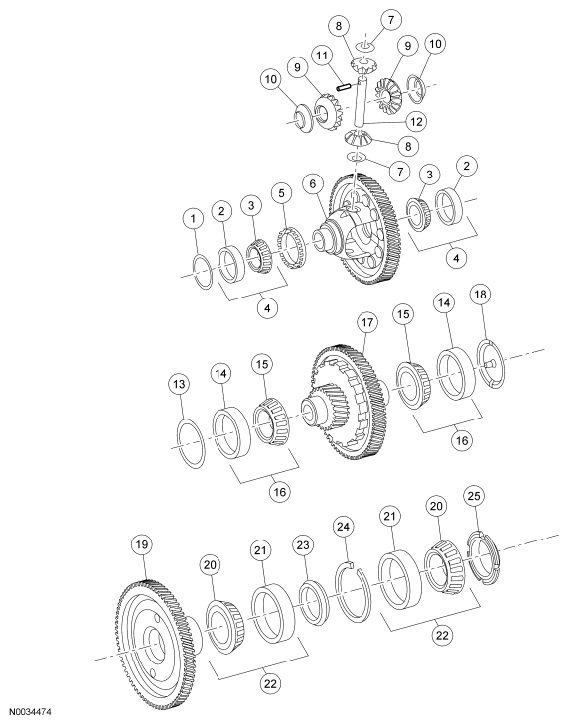

Differential Assembly and Final Drive Input
ITEM DESCRIPTION CHART
| Item | Part Number | Description |
|---|---|---|
| 1 | 4067 | Shim - differential bearing |
| 2 | 4222 | Cups - differential bearing |
| 3 | 4221 | Cone and roller assemblies |
| 4 | 4221 | Bearing assemblies |
| 5 | 7H150 | Wheel - Output Shaft Speed (OSS) sensor |
| 6 | 7F465 | Differential and gear assembly - transaxle |
| 7 | 4230 | Pinion thrust washers (2 required) |
| 8 | 4215 | Differential pinion gears (2 required) |
| 9 | 4236 | Differential side gears (2 required) |
| 10 | 4228 | Side gear thrust washers (2 required) |
| 11 | 4241 | Pin |
| 12 | 4211 | Differential pinion shaft |
| 13 | 7H367 | Shim - transfer shaft roller bearing |
| 14 | 7H344 | Cups - transfer shaft roller |
| 15 | 7170 | Cone and roller assemblies |
| 16 | 7H338 | Bearing assemblies - transfer shaft (2 required) |
| 17 | 7H348 | Transfer shaft gear assembly |
| 18 | 7L267 | Funnel - transfer shaft |
| 19 | 7F342 | Gear - final drive input |
| 20 | 7M102 | Cone and roller assemblies |
| 21 | 7C236 | Bearing cups |
| 22 | 7F403 | Bearing assemblies (2 required) |
| 23 | 7H369 | Spacer |
| 24 | 7H106 | Retainer ring |
| 25 | 7B364 | Nut |
