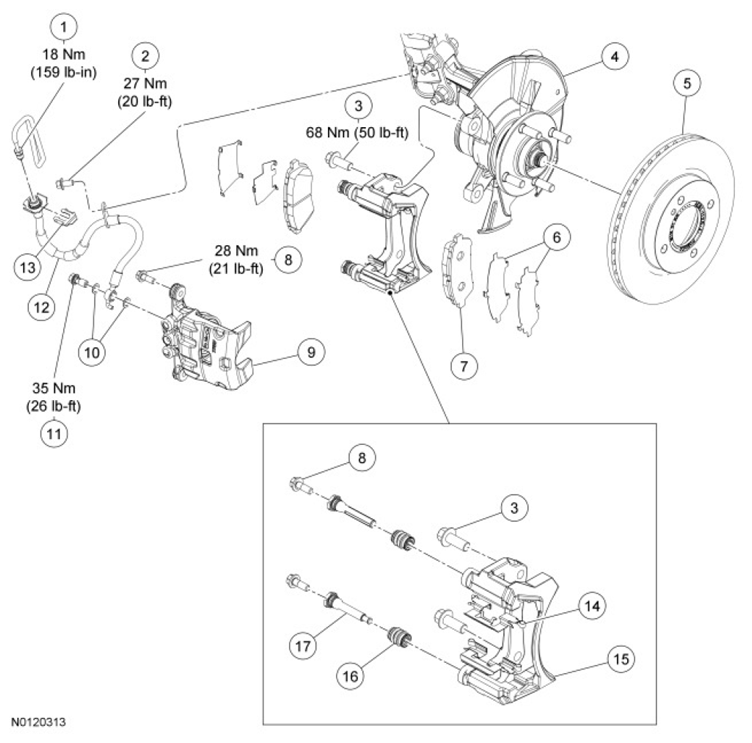

Front Disc Brake System - Exploded View: Notes
WARNING: This page is about a different car, the 2012 Ford Fiesta. However, it is still accessible from the selected car via links, so may be relevant.
MATERIAL SPECIFICATIONS
| Item | Specification |
|---|---|
| High Performance DOT 3 Motor Vehicle Brake Fluid PM-1-C (US); CPM-1-C (Canada) |
WSS-M6C62-A or WSS-M6C65-A1 |
| Metal Brake Parts Cleaner PM-4-A or PM-4-B (US); CPM-4 (Canada) |
- |
| Item | Part Number | Description |
|---|---|---|
| 1 | - | Brake tube fitting (part of 2263) |
| 2 | W500222 | Brake hose bracket bolt |
| 3 | 2001 | Brake caliper anchor plate bolt |
| 4 | 2K204 | Brake disc shield |
| 5 | 1125 | Brake disc |
| 6 | - | Stainless steel shims (4 required) (part of 2001 kit) |
| 7 | - | Brake pad (2 required) (part of 2001 kit) |
| 8 | - | Brake caliper guide pin bolt (2 required) (part of 2L527 kit) |
| 9 | 2B120RH/ 2B121LH | Brake caliper |
| 10 | W711784 | Washers (2 required) |
| 11 | 2L122 | Brake caliper flow bolt |
| 12 | 2078 | Brake flexible hose |
| 13 | W700936 | Brake hose clip |
| 14 | - | Brake pad slides (2 required) (part of 2001 kit) |
| 15 | 2B292 | Brake caliper anchor plate |
| 16 | - | Dust boot (2 required) (part of 2L257 kit) |
| 17 | - | Brake caliper guide pin (2 required) (part of 2L257 kit) |
