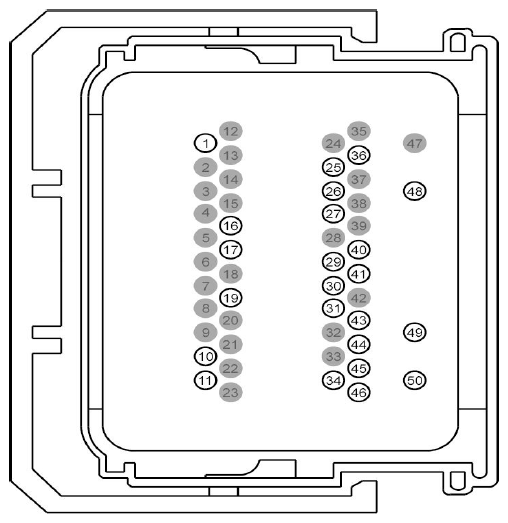

Powertrain Control Module (Pcm) Connector End View (C175T)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | LE111 (VT-GN) | 20 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE (VREF) | |
| 2 | * | * | Not Used | |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used | |
| 9 | * | * | Not Used | |
| 10 | CET08 (BN-WH) | 20 | CTRL MOD. - POWERTRAIN # SHIFT SOLENOID D (SSD) | |
| 11 | CET19 (VT-GY) | 20 | CTRL MOD. - POWERTRAIN # SHIFT SOLENOID E (SSE) | |
| 12 | * | * | Not Used | |
| 13 | * | * | Not Used | |
| 14 | * | * | Not Used | |
| 15 | * | * | Not Used | |
| 16 | RET33 (WH-VT) | 20 | SENSOR - TURBINE/TRANSMISSION SHAFT SPEED (TSS) | |
| 17 | VET32 (VT) | 20 | SENSOR - TRANSMISSION RANGE # 4 (TR4) [DTRS] | |
| 18 | * | * | Not Used | |
| 19 | VET27 (BN-YE) | 20 | SENSOR - TRANSMISSION FLUID TEMPERATURE (TFT) | |
| 20 | * | * | Not Used | |
| 21 | * | * | Not Used | |
| 22 | * | * | Not Used | |
| 23 | * | * | Not Used | |
| 24 | * | * | Not Used | |
| 25 | RET04 (YE-OG) | 20 | CTRL MOD. - POWERTRAIN # SENSOR OUTPUT SHAFT SPEED (OSS) | |
| 26 | VET29 (VT-WH) | 20 | SENSOR - TRANSMISSION RANGE # 1 (TR1) [DTRS] | |
| 27 | VET30 (YE) | 20 | SENSOR - TRANSMISSION RANGE # 2 (TR2) [DTRS] | |
| 28 | * | * | Not Used | |
| 29 | VE731 (YE-GN) | 18 | SENSOR - HEATED OXYGEN POST CAT. 1ST OR UNIQUE (HO2S12) | |
| 30 | VET31 (BU-OG) | 20 | SENSOR - TRANSMISSION RANGE # 3 (TR3) [DTRS] | |
| 31 | CET34 (BN-GN) | 18 | SWITCH - TOW MODE CONTROL (TOWS) | |
| 32 | * | * | Not Used | |
| 33 | * | * | Not Used | |
| 34 | CET09 (YE-VT) | 20 | LINE PRESSURE CONTROL (LPC) | |
| 35 | * | * | Not Used | |
| 36 | RET24 (BN-BU) | 20 | TSS/OSS/TR SIGNAL RETURN (TSS/OSS/TR GND) | |
| 37 | * | * | Not Used | |
| 38 | * | * | Not Used | |
| 39 | * | * | Not Used | |
| 40 | VE733 (WH) | 18 | SENSOR - HEATED OXYGEN POST CAT. 2ND (HO2S22) | |
| 41 | RE406 (GY-VT) | 20 | TRANSMISSION FLUID TEMPERATURE SENSOR SIGNAL RETURN | |
| 42 | * | * | Not Used | |
| 43 | CET06 (GN-BN) | 20 | CTRL MOD. - POWERTRAIN # SHIFT SOLENOID B (SSB) | |
| 44 | CET07 (GY-OG) | 20 | CTRL MOD. - POWERTRAIN # SHIFT SOLENOID C (SSC) | |
| 45 | CET05 (BU-GN) | 20 | CTRL MOD. - POWERTRAIN # SHIFT SOLENOID A (SSA) | |
| 46 | CET10 (BU-GY) | 20 | TORQUE CONVERTER CLUTCH (TCC) SOLENOID | |
| 47 | * | * | Not Used | |
| 48 | CE234 (BU-WH) | 18 | CTRL MOD. - POWERTRAIN # HEATER OXYGEN SEN. POST CAT. 2ND (HTR22) | |
| 49 | CE233 (WH-OG) | 18 | CTRL MOD. - POWERTRAIN # HEATER OXYGEN SEN. POST CAT. 1ST OR UNIQUE (HTR12) | |
| 50 | CET25 (BU-GN) | 18 | TRANSAXLE SOLENOID POWER CONTROL (TSPC) |
