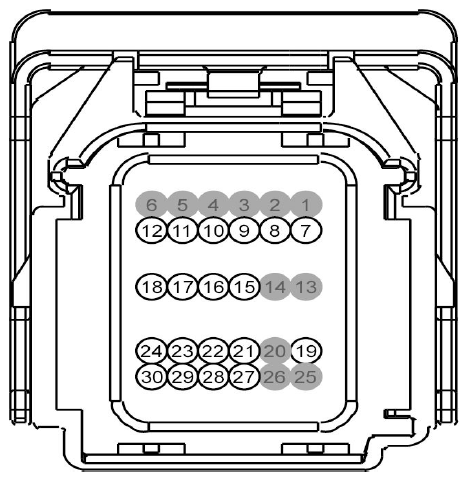

Restraints Control Module (RCM) Connector End View (C310A)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | * | * | Not Used | |
| 2 | * | * | Not Used | |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | CR169 (VT) | 20 | CTRL MOD. - AIR BAG PASSENGER KNEE + | |
| 8 | RR169 (GY-VT) | 20 | CTRL MOD. - AIR BAG PASSENGER KNEE - | |
| 9 | RR103 (VT-GN) | 20 | CTRL MOD. - AIR BAG FRONT PASSENGER ADAPTIVE VENTING - | |
| 10 | CR103 (GY-BU) | 20 | CTRL MOD. - AIR BAG FRONT PASSENGER ADAPTIVE VENTING + | |
| 11 | CR168 (WH-GN) | 20 | CTRL MOD. - PYROTECHNIC STEERING COLUMN + | |
| 12 | RR168 (BU-WH) | 20 | CTRL MOD. - PYROTECHNIC STEERING COLUMN - | |
| 13 | * | * | Not Used | |
| 14 | * | * | Not Used | |
| 15 | RR130 (GN-BU) | 20 | CTRL MOD. - SENSOR IMPACT FRONT RH RTN | |
| 16 | VR214 (WH-BU) | 20 | SENSOR - IMPACT FRONT RH FEED | |
| 17 | VR213 (VT-GN) | 20 | SENSOR - IMPACT FRONT LH FEED | |
| 18 | RR129 (YE-GY) | 20 | CTRL MOD. - SENSOR IMPACT FRONT LH RTN | |
| 19 | CBP37 (WH) | 20 | FUSE - 37 OR CIRCUIT BREAKER | |
| 20 | * | * | Not Used | |
| 21 | RR102 (WH) | 20 | CTRL MOD. - AIR BAG DRIVER 2 - | |
| 22 | CR102 (BU) | 20 | CTRL MOD. - AIR BAG DRIVER 2 + | |
| 23 | CR104 (YE-GY) | 20 | CTRL MOD. - AIR BAG FRONT PASSENGER 2 + | |
| 24 | RR104 (WH-BU) | 20 | CTRL MOD. - AIR BAG FRONT PASSENGER 2 - | |
| 25 | * | * | Not Used | |
| 26 | * | * | Not Used | |
| 27 | RR144 (VT-GN) | 20 | CTRL MOD. - AIR BAG FRONT PASSENGER 1 - | |
| 28 | CR144 (GY-OG) | 20 | CTRL MOD. - AIR BAG FRONT PASSENGER 1 + | |
| 29 | CR101 (VT-BN) | 20 | CTRL MOD. - AIR BAG DRIVER 1 + | |
| 30 | RR101 (YE-GN) | 20 | CTRL MOD. - AIR BAG DRIVER 1 - |
