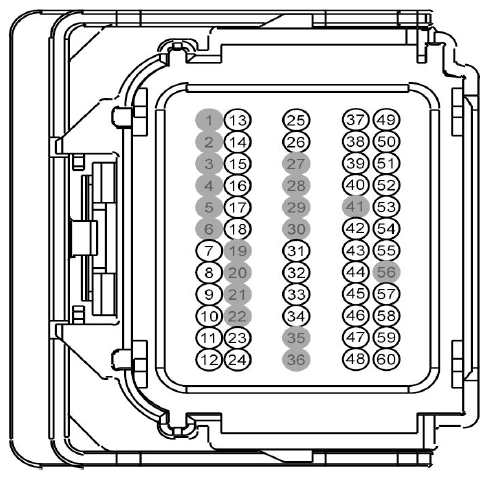

Restraints Control Module (RCM) Connector End View (C310B)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | * | * | Not Used | |
| 2 | * | * | Not Used | |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | RR125 (GN) | 20 | CTRL MOD. - SEAT BELT INFLATOR ROW 2 RH SIDE OUTBOARD - | with rear inflatable safety belts |
| 8 | CR125 (BU-BN) | 20 | CTRL MOD. - SEAT BELT INFLATOR ROW 2 RH SIDE OUTBOARD + | with rear inflatable safety belts |
| 9 | CR123 (GN-VT) | 20 | CTRL MOD. - SEAT BELT INFLATOR ROW 2 LH SIDE + | with rear inflatable safety belts |
| 10 | RR123 (GY) | 20 | CTRL MOD. - SEAT BELT INFLATOR ROW 2 LH SIDE - | with rear inflatable safety belts |
| 11 | RR147 (YE-VT) | 20 | CTRL MOD. - SEAT BELT SHOULDER ADAPTIVE LOAD LIMITING PASSENGER OUTBOARD - | |
| 12 | CR147 (GN-OG) | 20 | CTRL MOD. - SEAT BELT SHOULDER ADAPTIVE LOAD LIMITING PASSENGER OUTBOARD + | |
| 13 | CR171 (GY) | 18 | CTRL MOD. - SEAT BELT PRETENSIONER FRONT PASSENGER OUTBOARD (#2) + | |
| 14 | RR171 (VT-GN) | 18 | CTRL MOD. - SEAT BELT PRETENSIONER FRONT PASSENGER OUTBOARD (#2) - | |
| 15 | RR170 (BN-BU) | 18 | CTRL MOD. - SEAT BELT PRETENSIONER FRONT DRIVER SIDE (#2) - | |
| 16 | CR170 (GN) | 18 | CTRL MOD. - SEAT BELT PRETENSIONER FRONT DRIVER SIDE (#2) + | |
| 17 | CR111 (BN-WH) | 20 | CTRL MOD. - INFLATABLE CURTAIN RH SIDE + | |
| 18 | RR111 (YE-VT) | 20 | CTRL MOD. - INFLATABLE CURTAIN RH SIDE - | |
| 19 | * | * | Not Used | |
| 20 | * | * | Not Used | |
| 21 | * | * | Not Used | |
| 22 | * | * | Not Used | |
| 23 | VR215 (YE-VT) | 20 | SENSOR - SEAT TRACK POSITION DRIVER | |
| 24 | VR216 (GN-OG) | 20 | SENSOR - SEAT TRACK POSITION FRONT PASSENGER | |
| 25 | CR109 (BN-BU) | 20 | CTRL MOD. - INFLATABLE CURTAIN LH SIDE + | |
| 26 | RR109 (BU-GN) | 20 | CTRL MOD. - INFLATABLE CURTAIN LH SIDE - | |
| 27 | * | * | Not Used | |
| 28 | * | * | Not Used | |
| 29 | * | * | Not Used | |
| 30 | * | * | Not Used | |
| 31 | RR134 (BN-BU) | 18 | CTRL MOD. - SENSOR SIDE IMPACT ROW 2 RH RTN | |
| 32 | VR220 (VT-OG) | 18 | SENSOR - SIDE IMPACT ROW 2 RH FEED | |
| 33 | VR219 (GN-WH) | 18 | SENSOR - SIDE IMPACT ROW 2 LH FEED | |
| 34 | RR133 (GY-BN) | 18 | CTRL MOD. - SENSOR SIDE IMPACT ROW 2 LH RTN | |
| 35 | * | * | Not Used | |
| 36 | * | * | Not Used | |
| 37 | CR106 (VT-GY) | 20 | CTRL MOD. - AIR BAG SIDE SEAT MOUNTED FRONT PASSENGER OUTBOARD + | |
| 38 | RR106 (YE-OG) | 20 | CTRL MOD. - AIR BAG SIDE SEAT MOUNTED FRONT PASSENGER OUTBOARD - | |
| 39 | RR105 (GY-YE) | 20 | CTRL MOD. - AIR BAG SIDE SEAT MOUNTED FRONT DRIVER SIDE - | |
| 40 | CR105 (GN-BU) | 20 | CTRL MOD. - AIR BAG SIDE SEAT MOUNTED FRONT DRIVER SIDE + | |
| 41 | * | * | Not Used | |
| 42 | CR167 (YE-VT) | 22 | CTRL MOD. - FUEL SHUTOFF EVENT NOTIFICATION SIGNAL (ENS) | |
| 43 | RR131 (VT-GY) | 20 | CTRL MOD. - SENSOR SIDE IMPACT DRIVER FRONT DOOR RTN | |
| 44 | VR217 (GY-YE) | 20 | SENSOR - SIDE IMPACT DRIVER FRONT DOOR FEED | |
| 45 | VR218 (YE-OG) | 20 | SENSOR - SIDE IMPACT FRONT PASSENGER FRONT DOOR FEED | |
| 46 | RR132 (BU-WH) | 20 | CTRL MOD. - SENSOR SIDE IMPACT PASSENGER FRONT DOOR RTN | |
| 47 | VDB05 (WH) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | |
| 48 | VDB04 (WH-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | |
| 49 | CR122 (WH-OG) | 20 | CTRL MOD. - SEAT BELT PRETENSIONER FRONT PASSENGER OUTBOARD + | |
| 50 | RR122 (BN) | 20 | CTRL MOD. - SEAT BELT PRETENSIONER FRONT PASSENGER OUTBOARD - | |
| 51 | RR120 (BN-GN) | 20 | CTRL MOD. - SEAT BELT PRETENSIONER FRONT DRIVER SIDE - | |
| 52 | CR120 (BU-OG) | 20 | CTRL MOD. - SEAT BELT PRETENSIONER FRONT DRIVER SIDE + | |
| 53 | RR137 (BU-GY) | 20 | GROUND - DRIVER SEAT RESTRAINTS SENSORS - CLEAN | |
| 54 | CR201 (GN-BU) | 20 | SENSOR - SEAT BELT BUCKLE FRONT DRIVER SIDE | |
| 55 | CR203 (GY-VT) | 20 | SENSOR - SEAT BELT BUCKLE FRONT PASSENGER OUTBOARD | |
| 56 | * | * | Not Used | |
| 57 | CR206 (BN) | 20 | SENSOR - SEAT BELT BUCKLE ROW 2 RH SIDE OUTBOARD | with rear inflatable safety belts |
| 58 | CR204 (VT) | 20 | SENSOR - SEAT BELT BUCKLE ROW 2 LH SIDE | with rear inflatable safety belts |
| 59 | VCA24 (GN-OG) | 20 | CTRL MOD. - SENSOR YAW ABS/IVD/TC CAN BUS LOW | |
| 60 | VCA23 (BU-WH) | 20 | CTRL MOD. - SENSOR YAW ABS/IVD/TC CAN BUS HIGH |
