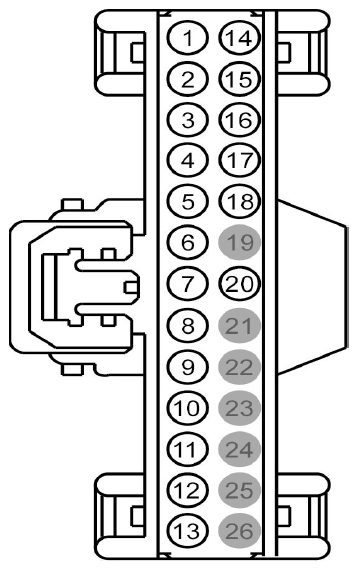

Steering Column Control Module (SCCM) Connector End View (C2414A)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | VDB04 (WH-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | police |
| 2 | GD375 (BK-BU) | 22 | GROUND - INSTRUMENT PANEL STRUCTURE | police |
| 3 | CET43 (GY) | 22 | SWITCH - TRANSMISSION SELECT SHIFT # UP (SST) | all others |
| 3 | CLF19 (VT-GN) | 22 | SWITCH - AUTOLAMP (1) ON | police |
| 4 | CLF24 (YE-BU) | 22 | SWITCH - HEADLAMP ON | police |
| 4 | CET42 (GN-VT) | 22 | SWITCH - TRANSMISSION SELECT SHIFT # DOWN (SST) | all others |
| 5 | RES09 (GN-VT) | 22 | SWITCH - BRAKE PEDAL # SPEED CONTROL DEACTIVATION (BPS) - | all others |
| 5 | SBP23 (WH-RD) | 22 | FUSE - 23 OR CIRCUIT BREAKER | police |
| 6 | CLS34 (GY) | 22 | SWITCH - PARK LAMPS | police |
| 7 | CLF23 (WH-VT) | 22 | SWITCH - HEADLAMP OFF | police |
| 8 | CRH04 (VT-GN) | 22 | CTRL MOD. - RELAY HORN | all others |
| 9 | CRH04 (VT-RD) | 22 | CTRL MOD. - RELAY HORN | police |
| 10 | SBP23 (WH-RD) | 18 | FUSE - 23 OR CIRCUIT BREAKER | all others |
| 10 | CAP18 (GN-OG) | 22 | POLICE - SWITCH 4-FUNCTION CONTROL AUX1 | police |
| 11 | CAP19 (GY-VT) | 22 | POLICE - SWITCH 4-FUNCTION CONTROL AUX2 | police |
| 12 | CRW15 (BN) | 26 | CTRL MOD. - FRONT WIPER HIGH | all others |
| 12 | RAP18 (BN-BU) | 22 | POLICE - SWITCH 4-FUNCTION CONTROL | police |
| 13 | CRW15 (BN-WH) | 22 | CTRL MOD. - FRONT WIPER HIGH | police |
| 13 | GD214 (BK-BU) | 20 | GROUND - INSTRUMENT PANEL STRUCTURE | all others |
| 14 | VDB04 (WH-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | all others |
| 14 | VDB05 (WH) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | police |
| 15 | RLN29 (WH-OG) | 22 | CTRL MOD. - DOME LAMP | police |
| 15 | VDB05 (WH) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | all others |
| 16 | VDN05 (YE-GY) | 22 | CTRL MOD. - LIN BUS # STEERING WHEEL CONTROL MODULE 1 | police |
| 17 | CLN56 (BN-VT) | 22 | DIMMER - IP/SWITCH ILLUMINATION # DIM DOWN | police |
| 18 | CLN55 (YE-VT) | 22 | DIMMER - IP/SWITCH ILLUMINATION # DIM UP | police |
| 19 | * | * | Not Used | |
| 20 | VDN05 (YE) | 26 | CTRL MOD. - LIN BUS # STEERING WHEEL CONTROL MODULE 1 | all others |
| 21 | * | * | Not Used | |
| 22 | * | * | Not Used | |
| 23 | * | * | Not Used | |
| 24 | * | * | Not Used | |
| 25 | * | * | Not Used | |
| 26 | * | * | Not Used |
