System Diagram
WARNING: This page is about a different variant/trim than selected.

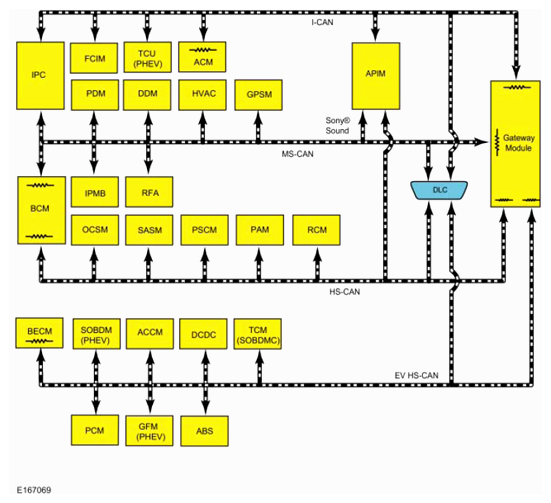

MODULE NETWORK CHART
| Module Name | Network Type |
|---|---|
| ACCM | Electric Vehicle (EV) High Speed Controller Area Network (HS-CAN) |
| APIM (if equipped) | High Speed Controller Area Network (HS-CAN) |
| Medium Speed Controller Area Network (MS-CAN) | |
| Infotainment Controller Area Network (I-CAN) | |
| ABS module | Electric Vehicle (EV) High Speed Controller Area Network (HS-CAN) |
| ACM | Infotainment Controller Area Network (I-CAN) |
| DSP (if equipped) | Infotainment Controller Area Network (I-CAN) |
| BECM | Electric Vehicle (EV) High Speed Controller Area Network (HS-CAN) |
| BCM | High Speed Controller Area Network (HS-CAN) |
| Medium Speed Controller Area Network (MS-CAN) | |
| DC to DC Converter Control Module (DC/DC) | Electric Vehicle (EV) High Speed Controller Area Network (HS-CAN) |
| DDM (if equipped) | Medium Speed Controller Area Network (MS-CAN) |
| FCIM | Infotainment Controller Area Network (I-CAN) |
| GWM | Electric Vehicle (EV) High Speed Controller Area Network (HS-CAN) |
| High Speed Controller Area Network (HS-CAN) | |
| Medium Speed Controller Area Network (MS-CAN) | |
| Infotainment Controller Area Network (I-CAN) | |
| GFM (Charge Port Light Ring (CPLR)) | Electric Vehicle (EV) High Speed Controller Area Network (HS-CAN) |
| GPSM (if equipped) | Medium Speed Controller Area Network (MS-CAN) |
| HVAC module | Medium Speed Controller Area Network (MS-CAN) |
| OCSM | High Speed Controller Area Network (HS-CAN) |
| IPC | Medium Speed Controller Area Network (MS-CAN) |
| Infotainment Controller Area Network (I-CAN) | |
| IPMB (if equipped) | Medium Speed Controller Area Network (MS-CAN) |
| PAM (if equipped) | High Speed Controller Area Network (HS-CAN) |
| PSCM | High Speed Controller Area Network (HS-CAN) |
| PCM | Electric Vehicle (EV) High Speed Controller Area Network (HS-CAN) |
| PDM (if equipped) | Medium Speed Controller Area Network (MS-CAN) |
| RFA module (if equipped) | Medium Speed Controller Area Network (MS-CAN) |
| RCM | High Speed Controller Area Network (HS-CAN) |
| SOBDM | Electric Vehicle (EV) High Speed Controller Area Network (HS-CAN) |
| SASM | High Speed Controller Area Network (HS-CAN) |
| TCU | Infotainment Controller Area Network (I-CAN) |
| TCM | Electric Vehicle (EV) High Speed Controller Area Network (HS-CAN) |
