IWE System Vacuum Diagram
WARNING: This page is about a different car, the 2017 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.

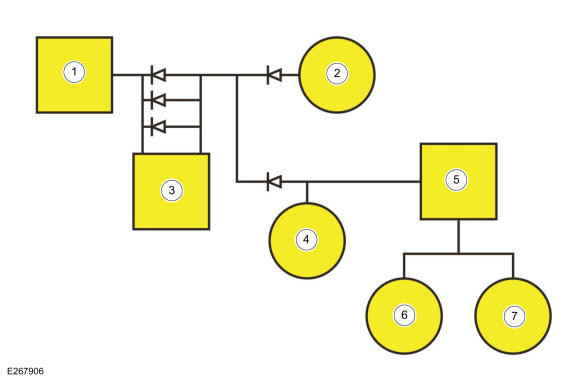

Vehicles Equipped With The 2.7L GTDI
| Item | Description |
|---|---|
| 1 | Intake manifold |
| 2 | Brake booster |
| 3 | Vacuum pump |
| 4 | IWE Reservoir |
| 5 | IWE Solenoid |
| 6 | IWE |
| 7 | IWE |

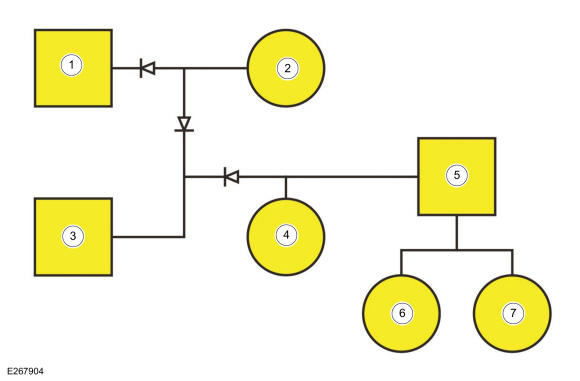

Vehicles Equipped With The 3.5L GTDI
| Item | Description |
|---|---|
| 1 | Vacuum pump |
| 2 | Brake booster |
| 3 | Intake manifold |
| 4 | IWE Reservoir |
| 5 | IWE Solenoid |
| 6 | IWE |
| 7 | IWE |

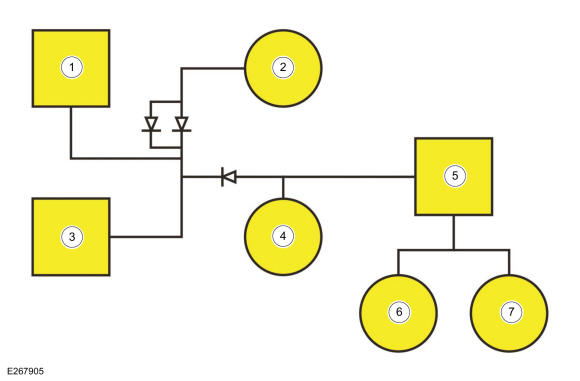

Vehicles Equipped With The 3.5L TiVCT
| Item | Description |
|---|---|
| 1 | Air cleaner outlet tube |
| 2 | Brake booster |
| 3 | Intake manifold |
| 4 | IWE Reservoir |
| 5 | IWE Solenoid |
| 6 | IWE |
| 7 | IWE |
Vehicles Equipped With The 5.0L
| Item | Description |
|---|---|
| 1 | Air cleaner outlet tube |
| 2 | Brake booster |
| 3 | Intake manifold |
| 4 | IWE Reservoir |
| 5 | IWE Solenoid |
| 6 | IWE |
| 7 | IWE |
