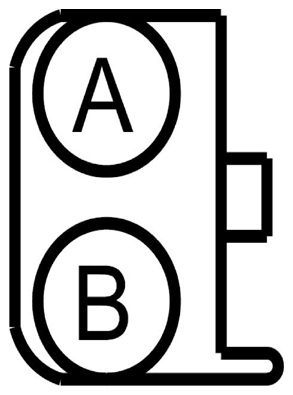

AUTOLAMP Sensor Connector End View (C287)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| A | VLF14 (BU-BN) | 22 | SENSOR - AUTOLAMP DAY/NIGHT | |
| B | RH111 (GY-BU) | 22 | CTRL MOD. - GENERIC VREF RETURN |

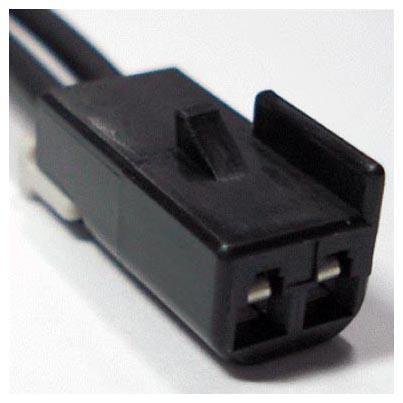

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-233 | Service Part Number: 3U2Z-14S411-CZA Gauge: 18 Pin material: Tin Cavities: 2 Vehicle Uses
|
| Pigtail Kit Part Number WPT-967 | Service Part Number: 3U2Z-14S411-CZB Gauge: 16 Pin material: Tin Cavities: 2 Vehicle Uses
|
