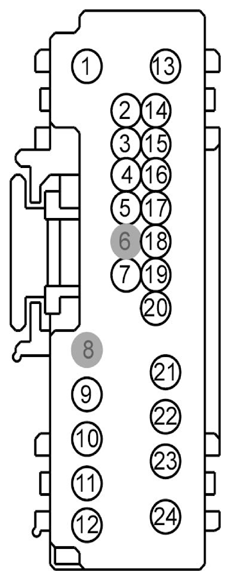

Driver Seat Module (DSM) Connector End View (C341C)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CPM39 (GN-VT) | 18 | CTRL MOD. - LEFT MIRROR FOLD OUT (DRV) | |
| 2 | CPM04 (VT-BN) | 18 | CTRL MOD. - LEFT MIRROR FOLD IN | |
| 3 | LPP06 (YE-BU) | 22 | CTRL MOD. - SENSOR ADJUSTABLE PEDAL | |
| 4 | VPP08 (WH) | 22 | SENSOR - ADJUSTABLE STEERING COLUMN TILT (RAKE) | |
| 5 | VPP17 (VT-BN) | 22 | SENSOR - ADJUSTABLE STEERING COLUMN TELESCOPE | |
| 6 | * | * | Not Used | |
| 7 | CPP13 (GY-OG) | 22 | SWITCH - STEERING COLUMN TELESCOPE IN | |
| 8 | * | * | Not Used | |
| 9 | CPP10 (BN-BU) | 22 | SWITCH - ADJUST. PEDALS # REARWARD | |
| 10 | CPP03 (GN-VT) | 18 | CTRL MOD. - MOTOR ADJUSTABLE STEERING COLUMN TELESCOPE | |
| 11 | CPP23 (VT-GY) | 18 | Not Used | |
| 12 | CPP01 (WH-OG) | 18 | CTRL MOD. - MOTOR ADJUSTABLE PEDAL FORWARD | |
| 13 | CPS55 (YE-GY) | 22 | Not Used | |
| 14 | CPS14 (GY-VT) | 22 | Not Used | |
| 15 | RPP06 (GN) | 22 | CTRL MOD. - SENSOR ADJUSTABLE PEDAL/ADJUSTABLE STEERING COLUMN TELESCOPE | |
| 16 | CPS15 (VT-WH) | 22 | SWITCH - MEMORY P1 | |
| 17 | CPS16 (YE) | 22 | SWITCH - MEMORY P2 | |
| 18 | CPM22 (GY-BN) | 18 | SWITCH - POWER MIRROR # FOLD/DRIVE TOGGLE | |
| 19 | CPP12 (BN-GN) | 22 | SWITCH - STEERING COLUMN TELESCOPE OUT | |
| 20 | CPP14 (BN-WH) | 22 | FUSE - 12 OR CIRCUIT BREAKER | |
| 21 | CPP09 (VT-OG) | 22 | SWITCH - ADJUST. PEDALS # FORWARD | |
| 22 | CPP22 (GY-BN) | 18 | CTRL MOD. - MOTOR ADJUSTABLE STEERING COLUMN TELESCOPE | |
| 23 | CPP04 (GY) | 18 | Not Used | |
| 24 | CPP02 (BN) | 18 | CTRL MOD. - MOTOR ADJUSTABLE PEDAL REARWARD |

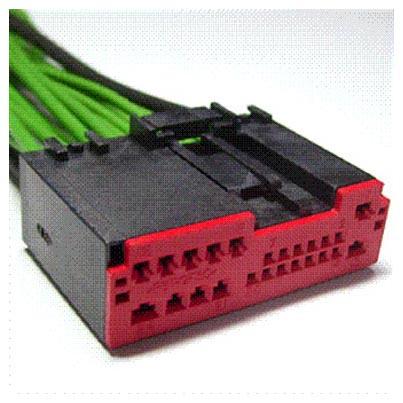

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1126 | Service Part Number: AU2Z-14S411-ATA Gauge: 12 16 18 Pin material: Tin & Silver Cavities: 24 Vehicle Uses
|
