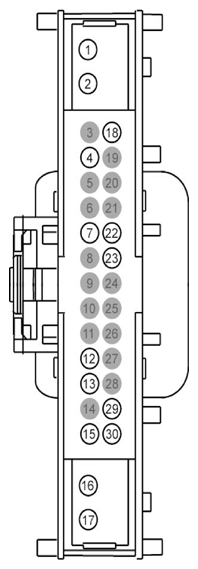

HVAC Module, EATC Connector End View (C228B)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | SBB69 (GY-RD) | 16 | FUSE - 69 OR CIRCUIT BREAKER | |
| 2 | SBB69 (GY-RD) | 16 | FUSE - 69 OR CIRCUIT BREAKER | |
| 3 | * | * | Not Used | |
| 4 | VH440 (BU) | 26 | SENSOR - DOOR POSITION TEMP. LEFT | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | CH122 (WH) | 22 | SENSOR - AUX. TEMPERATURE DOOR POSITION | |
| 8 | * | * | Not Used | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used | |
| 11 | * | * | Not Used | |
| 12 | CH239 (BU) | 26 | CTRL MOD. - CLIMATE # DOOR MOTOR TEMP. LEFT COIL 2/OPEN (IF PLUS) | |
| 13 | CH238 (YE) | 26 | CTRL MOD. - CLIMATE # DOOR MOTOR TEMP. LEFT COIL 1/CLOSE (IF PLUS) | |
| 14 | * | * | Not Used | |
| 15 | VHS27 (WH-OG) | 22 | SENSOR - CUSHION TEMP. PASSENGER | |
| 16 | CHS02 (YE-BU) | 16 | CTRL MOD. - HOT/COLD SEAT # DRIVER CUSHION HEATER | |
| 17 | CHS07 (GY-BU) | 16 | CTRL MOD. - HOT/COLD SEAT # PASSENGER CUSHION HEATER | |
| 18 | VH413 (WH) | 22 | SENSOR - HUMIDITY | |
| 19 | * | * | Not Used | |
| 20 | * | * | Not Used | |
| 21 | * | * | Not Used | |
| 22 | VH417 (YE) | 22 | SENSOR - SUN LOAD # RIGHT | |
| 23 | VH416 (VT) | 26 | SENSOR - SUN LOAD # LEFT | |
| 24 | * | * | Not Used | |
| 25 | * | * | Not Used | |
| 26 | * | * | Not Used | |
| 27 | * | * | Not Used | |
| 28 | * | * | Not Used | |
| 29 | VH414 (GN) | 22 | SENSOR - INCAR TEMP. | |
| 30 | VHS26 (VT) | 22 | SENSOR - CUSHION TEMP. DRIVER |
