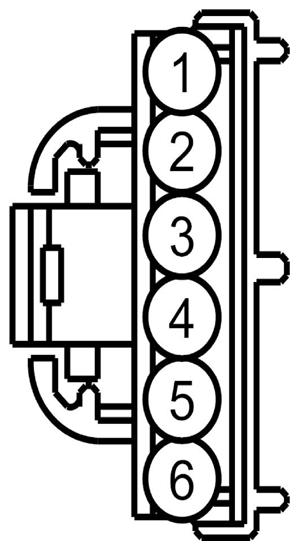

Hazard/Pad/Traction Switch Connector End View (C2355)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | GD133 (BK) | 20 | GROUND - PILLAR A LEFT | |
| 2 | RR116 (BN-GN) | 22 | CTRL MOD. - INDICATOR PASSENGER AIR BAG DEACTIVATE | |
| 3 | CBP41 (BU) | 22 | FUSE - 41 OR CIRCUIT BREAKER | |
| 4 | CCA15 (YE-GY) | 22 | SWITCH - IVD/TCS DISABLE | |
| 5 | CLS32 (BN) | 26 | SWITCH - HAZARD | |
| 6 | VLN04 (VT-GY) | 22 | CTRL MOD. - IP/SWITCH ILLUMINATION |

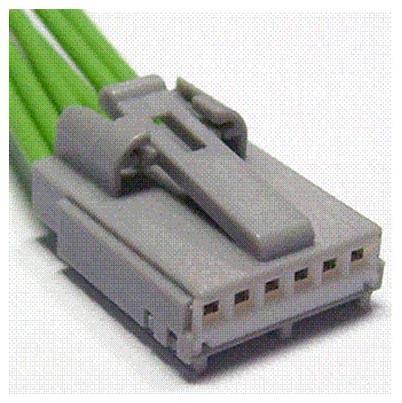

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1028 | Service Part Number: 9U2Z-14S411-APA Gauge: 18 Pin material: Silver Cavities: 6 Vehicle Uses
|
