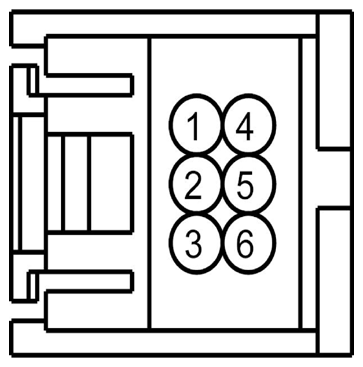

Hill Descent Control Switch Connector End View (C3394)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CET59 (GY-VT) | 18 | SWITCH - HILL DESCENT CONTROL | |
| 2 | GD138 (BK-WH) | 18 | GROUND - PILLAR A RIGHT | |
| 3 | VLN04 (VT-GY) | 20 | CTRL MOD. - IP/SWITCH ILLUMINATION | |
| 4 | CMC48 (GY-BN) | 22 | CTRL MOD. - INSTRUMENT CLUSTER # HILL DESCENT SWITCH LED | |
| 5 | CBP35 (YE-GY) | 22 | FUSE - 35 OR CIRCUIT BREAKER | |
| 6 | GD138 (BK-WH) | 18 | GROUND - PILLAR A RIGHT |
