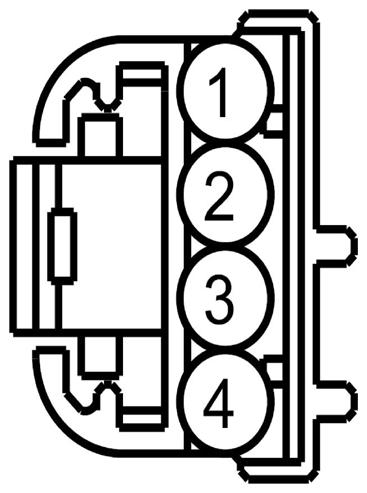

In-Vehicle Temperature/Humidity Sensor Connector End View (C2247)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | VH414 (GN-BU) | 22 | SENSOR - INCAR TEMP. | |
| 2 | LH111 (BN-WH) | 22 | CTRL MOD. - GENERIC VREF | |
| 3 | RH111 (GY-BU) | 22 | CTRL MOD. - GENERIC VREF RETURN | |
| 4 | VH413 (WH-BU) | 22 | SENSOR - HUMIDITY |
| Available Pigtail Kits | |
|---|---|

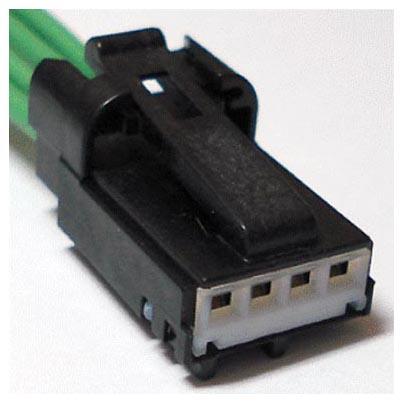

| Pigtail Kit Part Number WPT-874 | Service Part Number: 6U2Z-14S411-JA Gauge: 18 Pin material: Tin Cavities: 4 Vehicle Uses
|

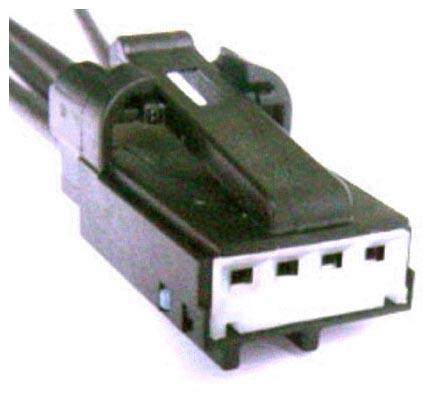

| Pigtail Kit Part Number WPT-982 | Service Part Number: 6U2Z-14S411-JB Gauge: 18 Pin material: Silver Cavities: 4 Vehicle Uses
|
