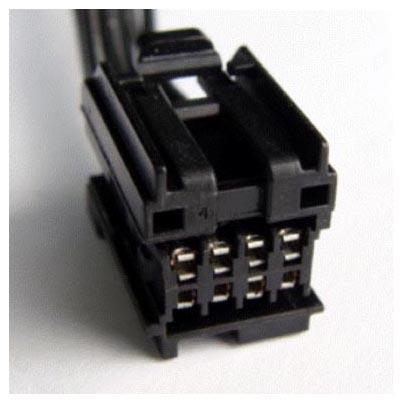

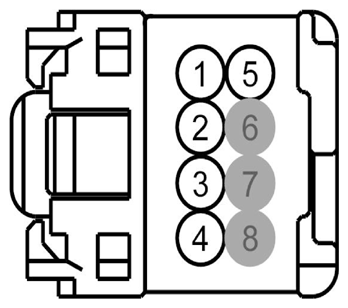

Mode Select Switch (MSS) Connector End View (C284)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | GD133 (BK) | 20 | GROUND - PILLAR A LEFT | |
| 2 | RCF13 (WH) | 26 | SWITCH - FOUR WHEEL DRIVE MODE COMMAND (4WDMCS) | |
| 3 | CCF13 (WH) | 26 | SWITCH - FOUR WHEEL DRIVE MODE COMMAND (4WDMCS) | |
| 4 | VLN04 (VT-GY) | 20 | CTRL MOD. - IP/SWITCH ILLUMINATION | |
| 5 | CCF32 (WH-GN) | 22 | SWITCH - LOCKER MODE | electronically locking differential |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used |

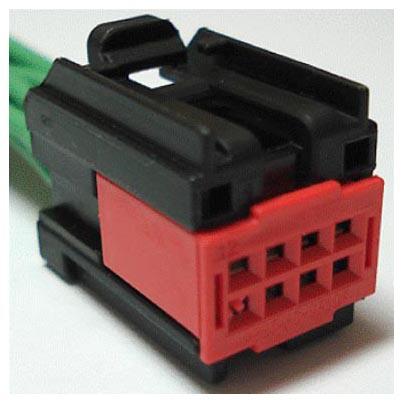

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-204 | Service Part Number: 3U2Z-14S411-BGA Gauge: 20 Pin material: Tin Cavities: 8 Vehicle Uses
|
| Pigtail Kit Part Number WPT-995 | Service Part Number: 3U2Z-14S411-BGB Gauge: 18 Pin material: Silver Cavities: 8 Vehicle Uses
|
