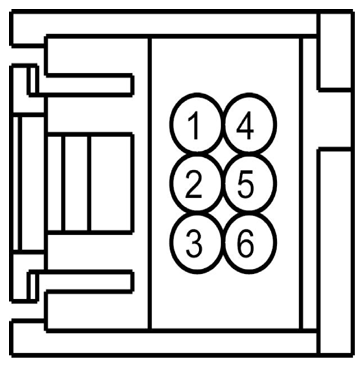

Off-Road Mode Switch Connector End View (C3393)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.

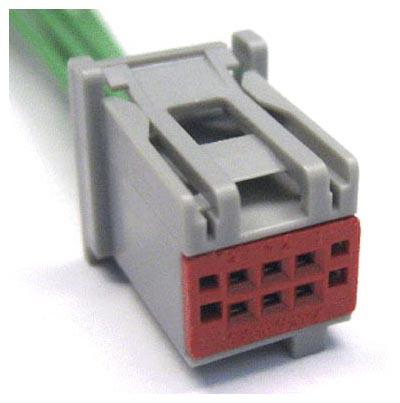

| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CCF11 (YE-VT) | 20 | SWITCH - FOUR WHEEL DRIVE CENTER AXLE DISCONNECT (4WDCDS) | |
| 2 | GD138 (BK-WH) | 20 | GROUND - PILLAR A RIGHT | |
| 3 | VLN04 (VT-GY) | 20 | CTRL MOD. - IP/SWITCH ILLUMINATION | |
| 4 | CCF01 (BN) | 20 | CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE CENT. AXLE DISCONNECT 1 (4WDCD) | |
| 5 | CBP34 (VT-BN) | 20 | FUSE - 34 OR CIRCUIT BREAKER | |
| 6 | GD138 (BK-WH) | 20 | GROUND - PILLAR A RIGHT |
| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-923 | Service Part Number: 8U2Z-14S411-XA Gauge: 18 Pin material: Silver Cavities: 6 Vehicle Uses
|
