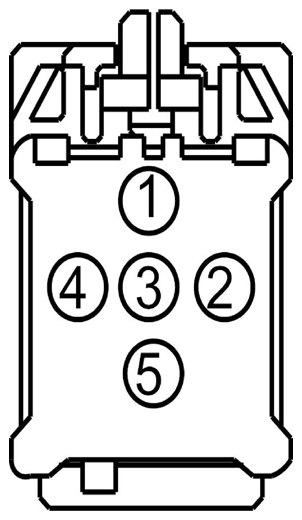

Power Folding Mirror Module Connector End View (C3276)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | GD134 (BK-VT) | 16 | GROUND - COWL SIDE/PILLAR A LEFT # 2ND POINT | |
| 2 | CPM04 (VT-BN) | 20 | CTRL MOD. - LEFT MIRROR FOLD IN | |
| 3 | SBB44 (GN-RD) | 16 | FUSE - 44 OR CIRCUIT BREAKER | |
| 4 | CPM22 (GY-BN) | 20 | SWITCH - POWER MIRROR # FOLD/DRIVE TOGGLE | |
| 5 | CPM39 (GN-VT) | 20 | CTRL MOD. - LEFT MIRROR FOLD OUT (DRV) |
| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-662 | Service Part Number: 3U2Z-14S411-ZVA Gauge: 10 20 Pin material: Tin Cavities: 5 Vehicle Uses
|
