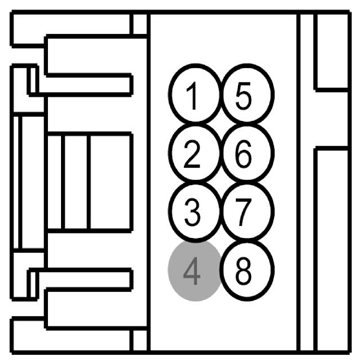

UPFITTER Switch Connector End View (C3389)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CAC04 (WH-BU) | 20 | SWITCH - UPFITTER #4 | |
| 2 | VLN04 (VT-GY) | 22 | CTRL MOD. - IP/SWITCH ILLUMINATION | |
| 3 | GD138 (BK-WH) | 22 | GROUND - PILLAR A RIGHT | |
| 4 | * | * | Not Used | |
| 5 | CAC03 (WH-VT) | 20 | SWITCH - UPFITTER #3 | |
| 6 | CAC02 (GY-BN) | 20 | SWITCH - UPFITTER #2 | |
| 7 | CAC01 (GN-BU) | 20 | SWITCH - UPFITTER #1 | |
| 8 | CBP41 (BU) | 20 | FUSE - 41 OR CIRCUIT BREAKER |

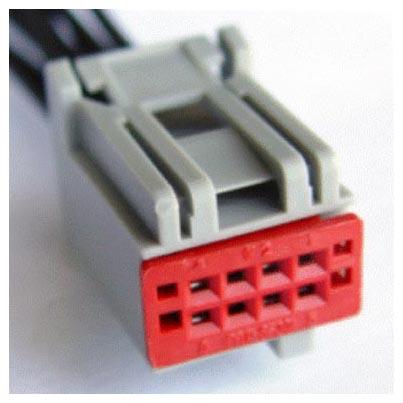

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-998 |
Service Part Number: 3U2Z-14S411-DLB Gauge: 18 Pin material: Silver Cavities: 8 Vehicle Uses
|
| Pigtail Kit Part Number WPT-219 | Service Part Number: 3U2Z-14S411-DLA Gauge: 18 Pin material: Tin Cavities: 8 Vehicle Uses
|
