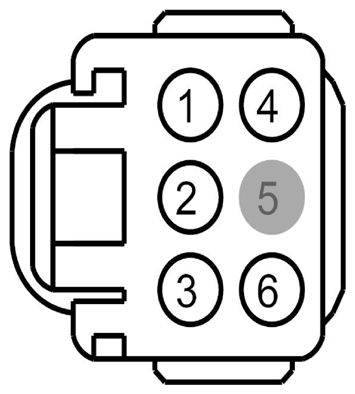

Window Control Switch, Left Rear Connector End View (C701)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CPW16 (BU-OG) | 12 | SWITCH - POWER WINDOW DRIVER # REAR LEFT UP | |
| 2 | CPW14 (VT-WH) | 12 | SWITCH - POWER WINDOW DRIVER # PASSENGER LOCK OUT (ENABLE) | |
| 3 | CPW15 (YE) | 12 | SWITCH - POWER WINDOW DRIVER # REAR LEFT DOWN | |
| 4 | CPW22 (GN-VT) | 14 | SWITCH - POWER WINDOW REAR LEFT # UP | |
| 5 | * | * | Not Used | |
| 6 | CPW21 (BN) | 14 | SWITCH - POWER WINDOW REAR LEFT # DOWN |

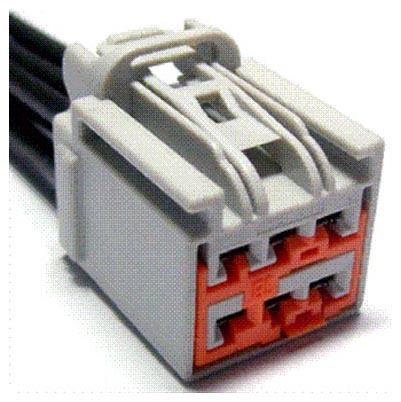

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1019 | Service Part Number: 3U2Z-14S411-XVB Gauge: 12 Pin material: Tin Cavities: 6 Vehicle Uses
|
