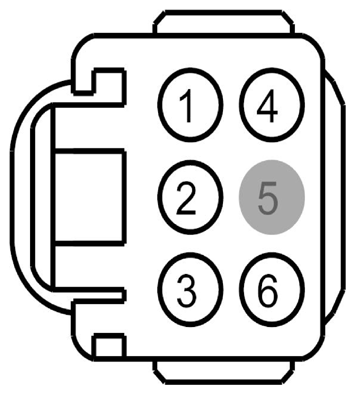

Window Control Switch, Right Rear Connector End View (C801)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CPW18 (GY-VT) | 12 | SWITCH - POWER WINDOW DRIVER # REAR RIGHT UP | |
| 2 | CPW14 (VT-WH) | 12 | SWITCH - POWER WINDOW DRIVER # PASSENGER LOCK OUT (ENABLE) | |
| 3 | CPW17 (BN-GN) | 12 | SWITCH - POWER WINDOW DRIVER # REAR RIGHT DOWN | |
| 4 | CPW24 (WH-VT) | 14 | SWITCH - POWER WINDOW REAR RIGHT # UP | |
| 5 | * | * | Not Used | |
| 6 | CPW23 (GY) | 14 | SWITCH - POWER WINDOW REAR RIGHT # DOWN |

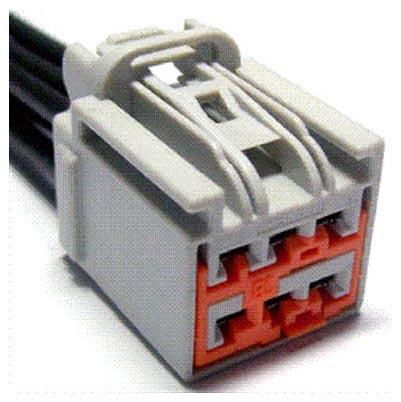

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1019 | Service Part Number: 3U2Z-14S411-XVB Gauge: 12 Pin material: Tin Cavities: 6 Vehicle Uses
|
