Camshaft Position (CMP) Sensor
WARNING: This page is about a different car, the 2012 Ford Mustang. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
The battery tray must be removed to access the RH exhaust or intake CMP. For additional information, refer to
BATTERY, BATTERY MOUNTING & BATTERY CABLES
.
NOTE:

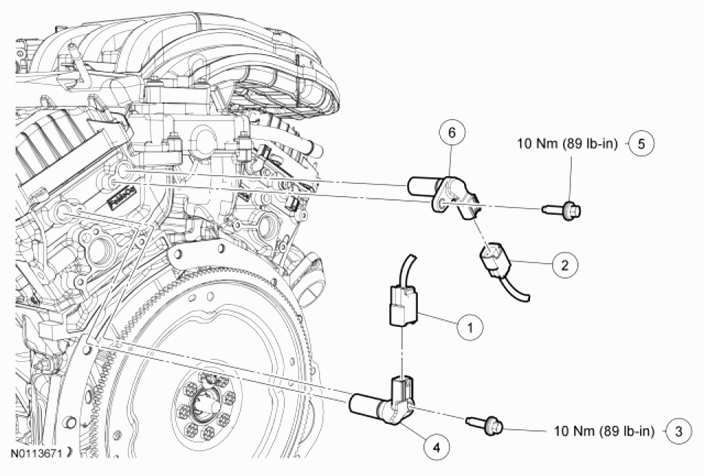

Lubricate the Camshaft Position (CMP) sensor O-ring seal with clean engine oil. LH shown in illustration, RH similar.
| Item | Part Number | Description |
|---|---|---|
| 1 | - | LH exhaust Camshaft Position (CMP) sensor electrical connector (part of 12A581) |
| 2 | - | LH intake CMP sensor electrical connector (part of 12A581) |
| 3 | W503275 | LH exhaust CMP sensor bolt |
| 4 | 6B288 | LH exhaust CMP sensor |
| 5 | W503275 | LH intake CMP sensor bolt |
| 6 | 6B288 | LH intake CMP sensor |
