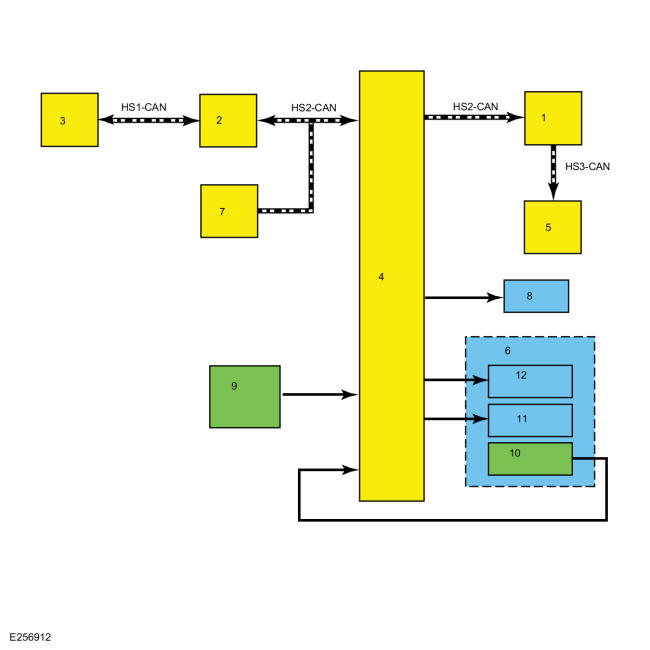

System Diagram
WARNING: This page is about a different car, the 2017 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Item | Description |
|---|---|
| 1 | GWM |
| 2 | GWM |
| 3 | PCM |
| 4 | TCCM |
| 5 | IPC |
| 6 | Transfer Case |
| 7 | ABS |
| 8 | IWE |
| 9 | Mode Select Switch |
| 10 | Position Sensors |
| 11 | Motor |
| 12 | Clutch Solenoid |

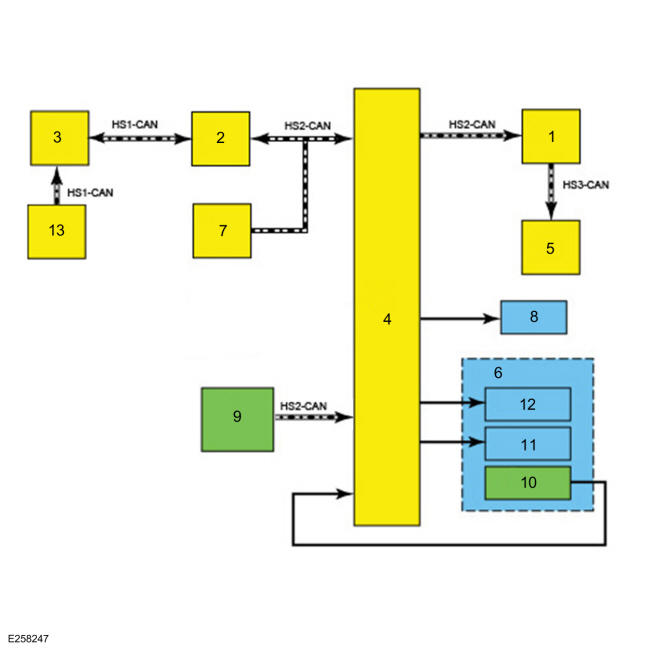

Vehicles Equipped With The 3.5L GTDi, With 10R80 Transmission
| Item | Description |
|---|---|
| 1 | GWM |
| 2 | GWM |
| 3 | PCM |
| 4 | TCCM |
| 5 | IPC |
| 6 | Transfer Case |
| 7 | ABS |
| 8 | IWE |
| 9 | Mode Select Switch |
| 10 | Position Sensors |
| 11 | Motor |
| 12 | Clutch Solenoid |
| 13 | TCM |
