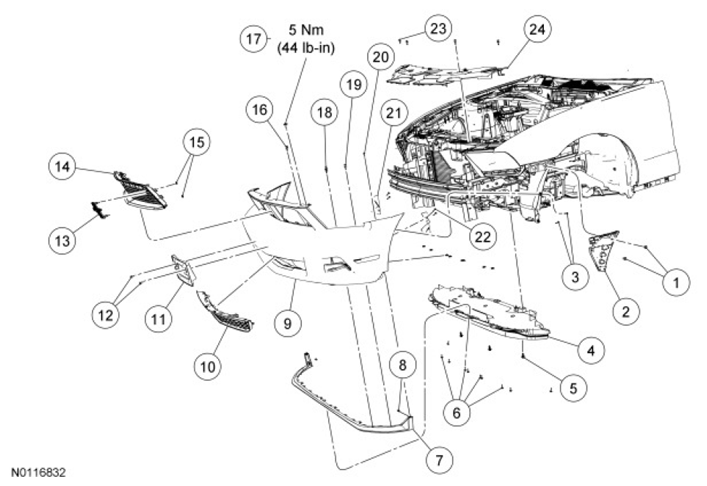

Bumper - Exploded View, Front: Base
WARNING: This page is about a different car, the 2012 Ford Mustang. However, it is still accessible from the selected car via links, so may be relevant.
| Item | Part Number | Description |
|---|---|---|
| 1 | W611103 | Bumper cover bracket retainers (4 required) |
| 2 | 17D958 (RH)/17D959 (LH) | Bumper cover bracket |
| 3 | W711103 | Front fender splash shield retainers (4 required) |
| 4 | 6A971 | Lower air deflector |
| 5 | W715060 | Lower air deflector retainer (9 required) |
| 6 | W715060 | Front bumper cover lower valence retainers (4 required) |
| 7 | 17F775 | Front bumper cover lower valence |
| 8 | W707291 | Front bumper cover lower valence nut (2 required) |
| 9 | 17C831 | Front bumper cover |
| 10 | 17K945 | Front bumper cover lower grille |
| 11 | 17A385 | Front bumper cover licence plate bracket |
| 12 | 17A386 | Front bumper cover licence plate bracket retainers (2 required) |
| 13 | 8A224 | Emblem |
| 14 | 8200 | Radiator grille |
| 15 | W709389 | Emblem nuts (2 required) |
| 16 | W705436 | Front bumper cover upper pin-type retainer (4 required) |
| 17 | W710478 | Front bumper cover upper bolt (2 required) |
| 18 | W709984 | Front bumper cover lower pin-type retainer (2 required) |
| 19 | W705436 | Front bumper cover lower pin-type retainer (2 required) |
| 20 | W706805 | Front bumper cover lower retainer (2 required) |
| 21 | 8104 (RH)/8105 (LH) | Air deflector |
| 22 | W706675 | Radiator air deflector retainer (4 required) |
| 23 | W705436 | Radiator upper cover pin-type retainer (4 required) |
| 24 | 8C291 | Upper radiator sight shield |
