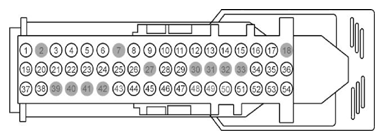

Accessory Protocol Interface Module (APIM) Connector End View (C2383)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | SBP02 (YE-RD) | 18 | FUSE - 2 OR CIRCUIT BREAKER | |
| 2 | * | * | Not Used | |
| 3 | VMN14 (WH-VT) | 20 | CTRL MOD. - NAVIGATION # AUDIO OUT (MONO) | |
| 3 | VME80 (VT-GN) | 22 | CTRL MOD. - MULTIMEDIA GATEWAY MODULE # ALERT 1 (+) | W/ SONY SOUND |
| 4 | RME80 (BU-GY) | 22 | CTRL MOD. - MULTIMEDIA GATEWAY MODULE # ALERT 1 (-) | W/ SONY SOUND |
| 4 | RMN14 (GY-BN) | 20 | CTRL MOD. - NAVIGATION # AUDIO OUT (MONO) | |
| 5 | VMM13 (YE-GN) | 20 | MICROPHONE - PHONE/VOICE CONTROL | |
| 6 | DMM13 (BK) | 22 | MICROPHONE - PHONE/VOICE CONTROL D | |
| 7 | * | * | Not Used | |
| 8 | LME89 (YE-BU) | 22 | CTRL MOD. - MEDIA CONNECTIVITY POWER | W/ SYNC GEN 2 |
| 9 | DME45 (*) | 20 | JACK - AUDIO # EXT. AUX IN D | W/ SYNC GEN 2 |
| 10 | VME45 (BU) | 22 | JACK - AUDIO # EXT. AUX IN LEFT (+) | W/ SYNC GEN 2 |
| 11 | RME45 (YE-GN) | 22 | JACK - AUDIO # EXT. AUX IN LEFT OR COMMON (-) | W/ SYNC GEN 2 |
| 12 | VMM13 (YE-GN) | 20 | MICROPHONE - PHONE/VOICE CONTROL + | W/ SYNC GEN 2 |
| 13 | DMM13 (BK) | 20 | MICROPHONE - PHONE/VOICE CONTROL D | W/ SYNC GEN 2 |
| 14 | VMP19 (WH-GN) | 20 | CAMERA - PARKING AID REAR VIDEO + | W/ SYNC GEN 2 |
| 15 | RMP19 (BN-VT) | 20 | CAMERA - PARKING AID REAR VIDEO - | W/ SYNC GEN 2 |
| 16 | VDB06 (GY-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | |
| 16 | VBD13 (BU-GY) | 22 | CTRL MOD. - MULTIMEDIA CAN BUS HIGH | W/ 4 INCH TOUCHSCREEN |
| 17 | VDB14 (VT-GY) | 22 | CTRL MOD. - MULTIMEDIA CAN BUS LOW | W/ 4 INCH TOUCHSCREEN |
| 17 | VDB07 (VT-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | |
| 18 | * | * | Not Used | |
| 19 | VBD13 (BU-GY) | 22 | CTRL MOD. - MULTIMEDIA CAN BUS HIGH | W/ 8 INCH TOUCHSCREEN |
| 20 | VDB14 (VT-GY) | 22 | CTRL MOD. - MULTIMEDIA CAN BUS LOW | W/ 8 INCH TOUCHSCREEN |
| 21 | DME80 (*) | 20 | CTRL MOD. - MULTIMEDIA GATEWAY MODULE # ALERT 1 D | W/ SONY SOUND |
| 21 | DMN14 (*) | 20 | CTRL MOD. - NAVIGATION # AUDIO OUT (MONO) | |
| 22 | DME52 (*) | 20 | CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # AUDIO [SATELLITE DIGITAL RADIO] | |
| 23 | VME53 (VT-GN) | 20 | CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # AUDIO [SATELLITE DIGITAL RADIO] RIGHT | |
| 23 | VME52 (BU) | 20 | CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # AUDIO [SATELLITE DIGITAL RADIO] LEFT + | W/ 8 INCH TOUCHSCREEN |
| 24 | RME52 (GY-OG) | 20 | CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # AUDIO [SATELLITE DIGITAL RADIO] LEFT - | W/ 8 INCH TOUCHSCREEN |
| 24 | RME53 (BN-WH) | 20 | CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # AUDIO [SATELLITE DIGITAL RADIO] RIGHT | |
| 25 | VME52 (BU) | 20 | CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # AUDIO [SATELLITE DIGITAL RADIO] LEFT | |
| 25 | VME53 (VT-GN) | 20 | CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # AUDIO [SATELLITE DIGITAL RADIO] RIGHT W/ 8 INCH TOUCHSCREEN | |
| 26 | RME53 (BN-WH) | 20 | CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # AUDIO [SATELLITE DIGITAL RADIO] RIGHT W/ 8 INCH TOUCHSCREEN | |
| 26 | RME52 (GY-OG) | 20 | CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # AUDIO [SATELLITE DIGITAL RADIO] LEFT | |
| 27 | * | * | Not Used | |
| 28 | VME46 (BU-GN) | 22 | JACK - AUDIO # EXT. AUX IN RIGHT (+) | W/ 8 INCH TOUCHSCREEN |
| 29 | RME46 (WH-GN) | 22 | JACK - AUDIO # EXT. AUX IN RIGHT (-) | W/ 8 INCH TOUCHSCREEN |
| 30 | * | * | Not Used | |
| 31 | * | * | Not Used | |
| 32 | * | * | Not Used | |
| 33 | * | * | Not Used | |
| 34 | VME88 (BU-WH) | 22 | JACK - VIDEO # EXT. AUX IN (+) | |
| 35 | RME88 (GN-BU) | 22 | JACK - VIDEO # EXT. AUX IN (-) | |
| 36 | DME88 (*) | 20 | JACK - VIDEO # EXT. AUX IN D | |
| 37 | GD114 (BK-BU) | 20 | GROUND - CROSS CAR BEAM | |
| 38 | GD114 (BK-BU) | 20 | GROUND - CROSS CAR BEAM | |
| 38 | RME89 (WH-BU) | 22 | CTRL MOD. - MEDIA CONNECTIVITY GROUND | W/ 8 INCH TOUCHSCREEN |
| 39 | * | * | Not Used | |
| 40 | * | * | Not Used | |
| 41 | * | * | Not Used | |
| 42 | * | * | Not Used | |
| 43 | * | * | Not Used | |
| 44 | DME45 (*) | 20 | JACK - AUDIO # EXT. AUX IN | |
| 45 | VME45 (BU) | 20 | JACK - AUDIO # EXT. AUX IN LEFT (+) | |
| 46 | RME45 (YE-GN) | 20 | JACK - AUDIO # EXT. AUX IN COMMON (-) | |
| 47 | VME46 (BU-GN) | 20 | JACK - AUDIO # EXT. AUX IN RIGHT (+) | |
| 48 | * | * | Not Used | |
| 49 | * | * | Not Used | |
| 50 | * | * | Not Used | |
| 51 | VME90 (GY-BU) | 22 | CTRL MOD. - SATELLITE DIGITAL RADIO DATA LINK (+) (SDL-H) | W/ 8 INCH TOUCHSCREEN |
| 52 | VME91 (WH-BN) | 22 | CTRL MOD. - SATELLITE DIGITAL RADIO DATA LINK (-) (SDL-L) | W/ 8 INCH TOUCHSCREEN |
| 53 | VDB04 (WH-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | |
| 54 | VDB05 (WH) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW |
