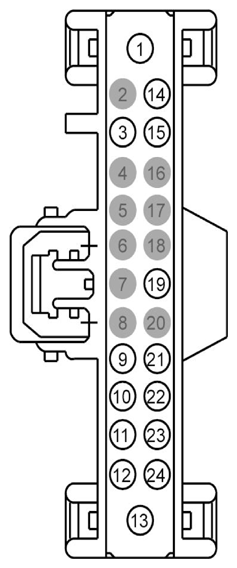

Audio Front Control Module (ACM) Connector End View (C240A)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | SBP29 (GY-RD) | 18 | FUSE - 29 OR CIRCUIT BREAKER | |
| 2 | * | * | Not Used | |
| 3 | CDC54 (WH-GN) | 22 | CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL SENSE (SMCS) | |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used | |
| 9 | RME09 (BN-YE) | 18 | CTRL MOD. - AUDIO # SPEAKER LEFT REAR (WOOFER) - | |
| 10 | RME07 (WH-BN) | 18 | CTRL MOD. - AUDIO # SPEAKER LEFT FRONT DOOR (WOOFER) - | |
| 10 | RME17 (GY) | 22 | CTRL MOD. - AUDIO # RADIO LEFT - | with SONY |
| 11 | RME10 (WH-OG) | 18 | CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT DOOR (WOOFER) - | |
| 11 | RME18 (YE) | 22 | CTRL MOD. - AUDIO # RADIO RIGHT - | with SONY |
| 12 | RME12 (BN-BU) | 18 | CTRL MOD. - AUDIO # SPEAKER RIGHT REAR (WOOFER) - | |
| 13 | GD114 (BK-GY) | 16 | GROUND - CROSS CAR BEAM | |
| 14 | VDB13 (BU-GY) | 22 | CTRL MOD. - MULTIMEDIA CAN BUS HIGH | |
| 15 | VDB14 (VT-GY) | 22 | CTRL MOD. - MULTIMEDIA CAN BUS LOW | |
| 16 | * | * | Not Used | |
| 17 | * | * | Not Used | |
| 18 | * | * | Not Used | |
| 19 | DME17 (*) | 20 | CTRL MOD. - AUDIO # RADIO D | |
| 20 | * | * | Not Used | |
| 21 | VME09 (WH-GN) | 18 | CTRL MOD. - AUDIO # SPEAKER LEFT REAR (WOOFER) + | |
| 22 | VME07 (WH) | 18 | CTRL MOD. - AUDIO # SPEAKER LEFT FRONT DOOR (WOOFER) + | |
| 22 | VME17 (GN) | 22 | CTRL MOD. - AUDIO # RADIO LEFT + | with SONY |
| 23 | VME18 (VT) | 22 | CTRL MOD. - AUDIO # RADIO RIGHT + | with SONY |
| 23 | VME10 (WH-VT) | 18 | CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT DOOR (WOOFER) + | |
| 24 | VME12 (BN-WH) | 18 | CTRL MOD. - AUDIO # SPEAKER RIGHT REAR (WOOFER) + |
